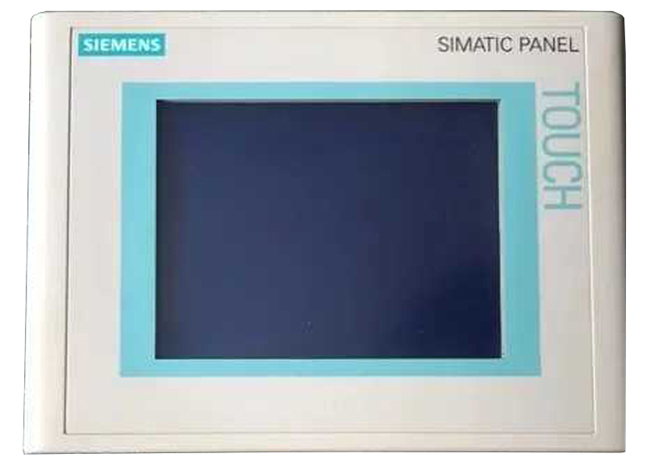

Общие типы сенсорных экранов Siemens

С развитием технологий технология сенсорного экрана постоянно совершенствуется. В повседневной жизни часто используются различные сенсорные экраны, но знаете ли вы, какие распространенные типы сенсорных экранов Siemens? В этой статье вы поймете общие типы продуктов с сенсорным экраном Siemens.

Согласно принципу деятельности экрана касания и средства передачи информации, обычно мы разделяем экран касания в 4 типа как следовать.

1. резистивный сенсорный экран

Этот вид сенсорного экрана использует датчик давления для управления. Основная часть представляет собой резистивный пленочный экран, который хорошо сочетается с поверхностью дисплея. Это многослойная композитная пленка. Он использует стеклянную или твердую пластиковую пластину в качестве базового слоя и покрыт слоем проводящего слоя прозрачного оксидного металла (прозрачного проводящего сопротивления), покрытого слоем закаленной внешней поверхности и гладким и устойчивым к царапинам пластиковым слоем. Его внутренняя поверхность также покрыта слоем покрытия, и между ними много маленьких (менее 1/1000 дюйма) прозрачных. Точка изоляции разделяет и изолирует два проводящих слоя. Когда палец касается экрана, два проводящих слоя соприкасаются в точке касания, и сопротивление изменяется, поэтому сигналы генерируются в направлениях X и Y, а затем они отправляются на контроллер сенсорного экрана. Контроллер обнаруживает этот контакт и вычисляет положение (X, Y), а затем работает в соответствии с способом моделирования мыши. Это самый основной принцип резистивной технологии сенсорных экранов.

2. Емкостный экран касания технологии

Четыре стороны сенсорного экрана с емкостной технологией покрыты длинными и узкими электродами, а внутри образуется электрическое поле переменного тока низкого напряжения. На сенсорный экран крепится слой прозрачной пленки, которая представляет собой специальное металлическое токопроводящее вещество. Когда пользователь касается емкостного экрана, палец пользователя и рабочая поверхность образуют конденсатор связи. Поскольку рабочая поверхность подключена к высокочастотному сигналу, палец будет получать небольшой ток от электродов в четырех углах экрана. Теоретически ток, протекающий через четыре электрода, пропорционален расстоянию от пальца до четырех углов. Контроллер может определить положение точки контакта, точно рассчитав соотношение четырех токов.

3. Инфракрасный сенсорный экран

Четыре стороны инфракрасного сенсорного экрана расположены с инфракрасными излучающими трубками и инфракрасными приемными трубками, которые образуют горизонтальную и вертикальную перекрестную инфракрасную матрицу в соответствии один-к-одному. Когда пользователь касается экрана, палец блокирует два инфракрасных луча, проходящих через положение, и контроллер может определить положение точки касания посредством расчета.

4. Поверхностный экран касания акустической волны

Поверхностная акустическая волна-это своего рода ультразвуковая волна, которая представляет собой волну механической энергии, которая неглубоко распространяется по поверхности среды, такой как жесткие материалы из стекла или металла. Через клиновидное триангулярное основание, дирекционный, излучение энергии акустической волны небольшого угла поверхностное можно достигнуть. Поверхностная акустическая волна стабильна, проста в анализе и имеет очень резкую частоту при поперечной передаче волны. В последние годы он быстро развивался в таких приложениях, как дефектоскопия без разрушения, рентгенография, волновые эжекторы и т. Д.
