533110-01

Марка: Хайденхайн

Размер: 9,5*9,5*5,5 см (без линии)

Вес: 1 кг

РКН 226

Абсолютный угловой энкодер (singleturn) со встроенным подшипником и встроенным статором

Муфта

Технические данные

Идентичный номер: 533110-01

Точность системы: ± 5,0"

Интерфейс данных: EnDat02

Позиции за оборот: 67108864

Выходной код: двоичный

Количество строк: 16384

Выходной сигнал: ~ 1Vpp

Частота среза (-3 дБ): 180,00 кГц

Электропитание: 3,6 В... 5,25 В

Вал: полый сквозной вал для осевого зажима, диаметр 20 мм

Фланцевая версия: Прямоугольный фланец с центрированием 85 мм, дренажные каналы, алюминий

Степень защиты: IP64 (EN60529)

Рабочая температура: -10/ 70 ° C

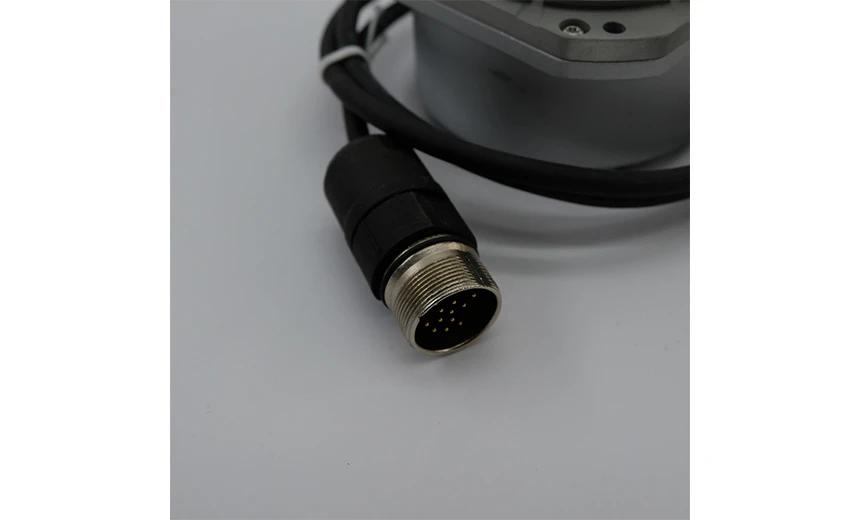

Электрическое подключение: Муфта M23, вилка, 17-контактный

Конфигурация контактов: D512235

Направление подключения: кабельный выход для осевого и радиального использования

Длина кабеля: 1,00 м

Тип кабеля: PUR Ø 6,0 мм

Особые характеристики, поворотные энкодеры: нет

Идентификатор SCIP: 6BDC86C2-AA47-4921-9AAA1-A089C6AF3E1B

533110-01 от Heidenhain-это абсолютный угловой энкодер (однооборотный) со встроенными подшипниками и встроенными муфтами статора со следующими характеристиками:

1. Измерение абсолютного угла:

533110-01 Абсолютная конструкция обеспечивает точное абсолютное измерение углов.

Однооборотная конструкция делает его подходящим для применений, где требуется точное измерение и контроль углов.

2. Встроенный подшипник:

Энкодер имеет встроенный подшипник, который может эффективно поддерживать вращающийся вал и повышать стабильность и надежность системы.

Встроенная конструкция подшипника упрощает процесс установки и снижает зависимость от внешних опорных конструкций.

3. Встроенная муфта статора:

Энкодеры 533110-01 оснащены встроенными муфтами статора, которые подключаются непосредственно к вращающемуся валу, что упрощает механическую конструкцию и сокращает пространство для установки.

Интегрированная конструкция муфты статора повышает эффективность передачи и точность системы.

4. Измерение высокой точности:

Обладают высокой точностью измерения угла, могут осуществлять точное измерение угла, чтобы обеспечить стабильность и точность системы.

Может соответствовать требованиям точности измерения под высоким углом в различных приложениях.

5. Широко используется:

533110-01 подходит для различных приложений, требующих точного измерения и контроля углов, таких как робототехника, станки с ЧПУ и т. Д.

Имеют важное прикладное значение в системах автоматизации, требующих высокоточного измерения угла и надежной передачи.

Благодаря введению вышеуказанных функций, энкодер абсолютного угла Heidehan 533110-01 представляет собой высокопроизводительный энкодер со встроенными подшипниками и встроенной муфтой статора, подходящий для различных систем промышленной автоматизации, требующих точного измерения и контроля углов, с высокой точностью, высокой стабильностью и широким спектром применений.
