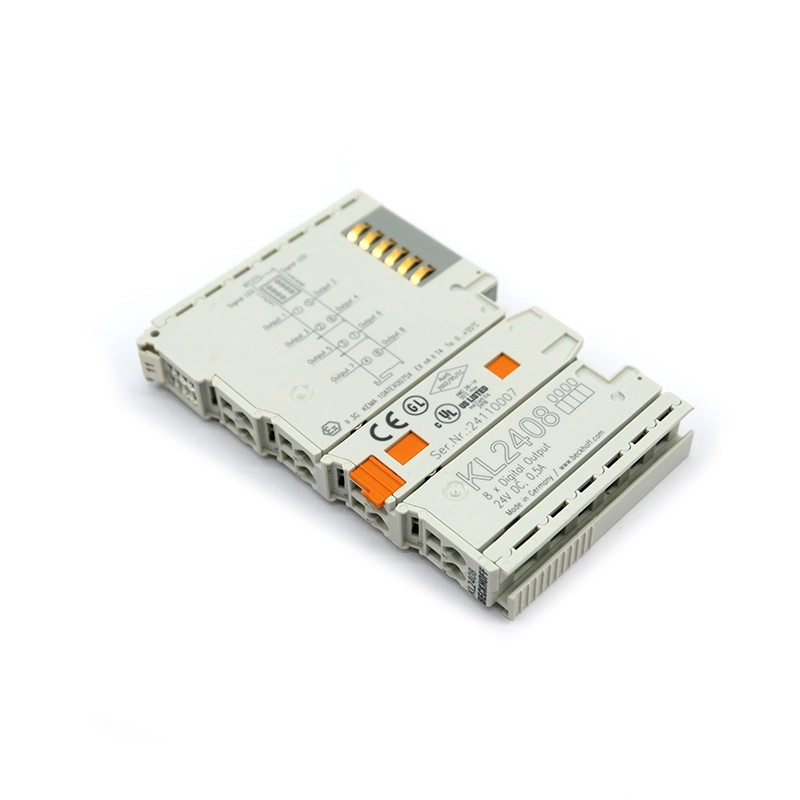

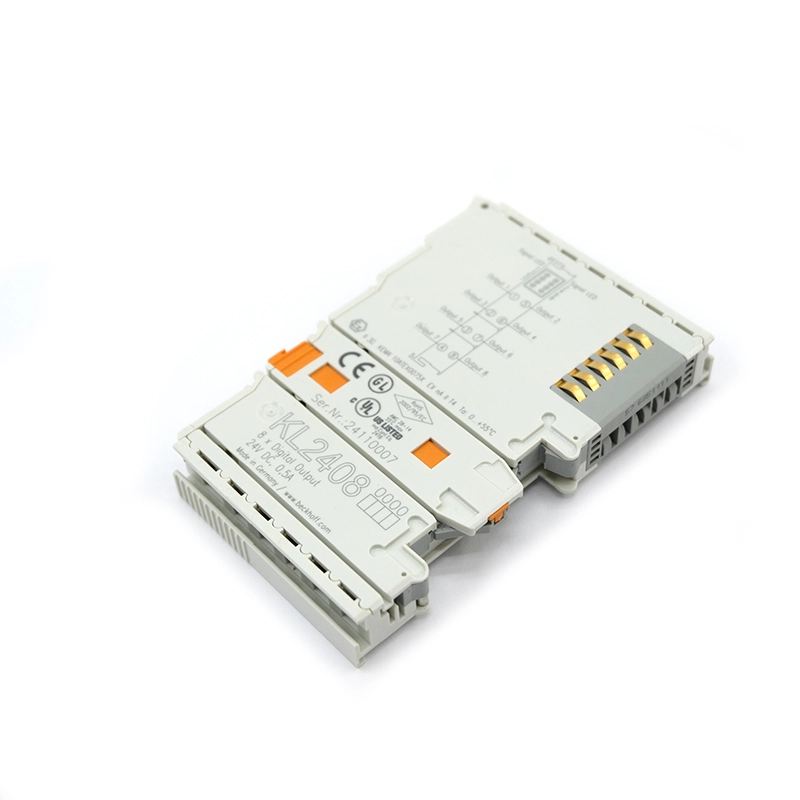

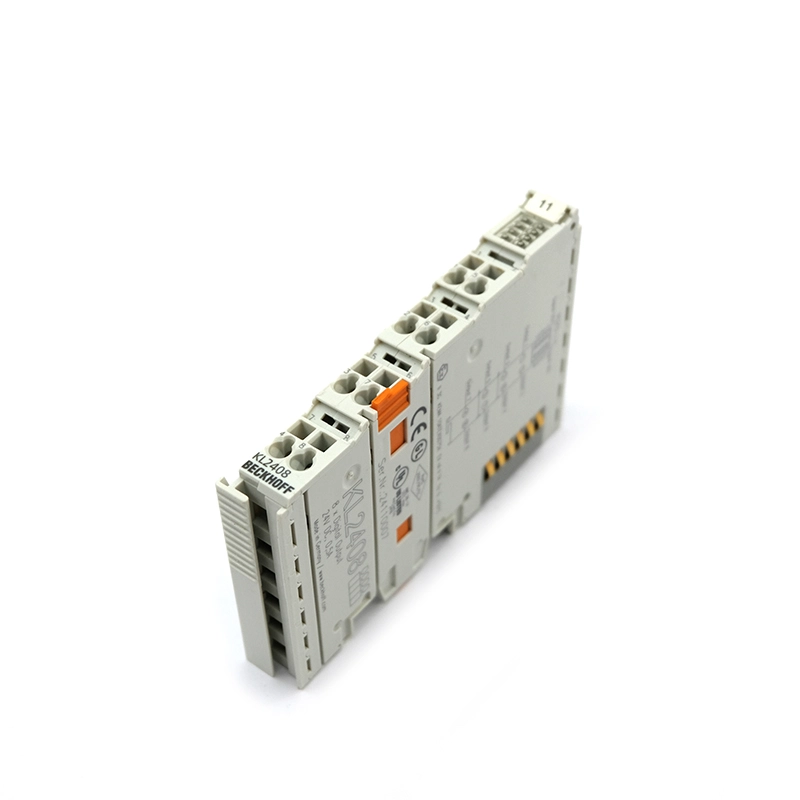

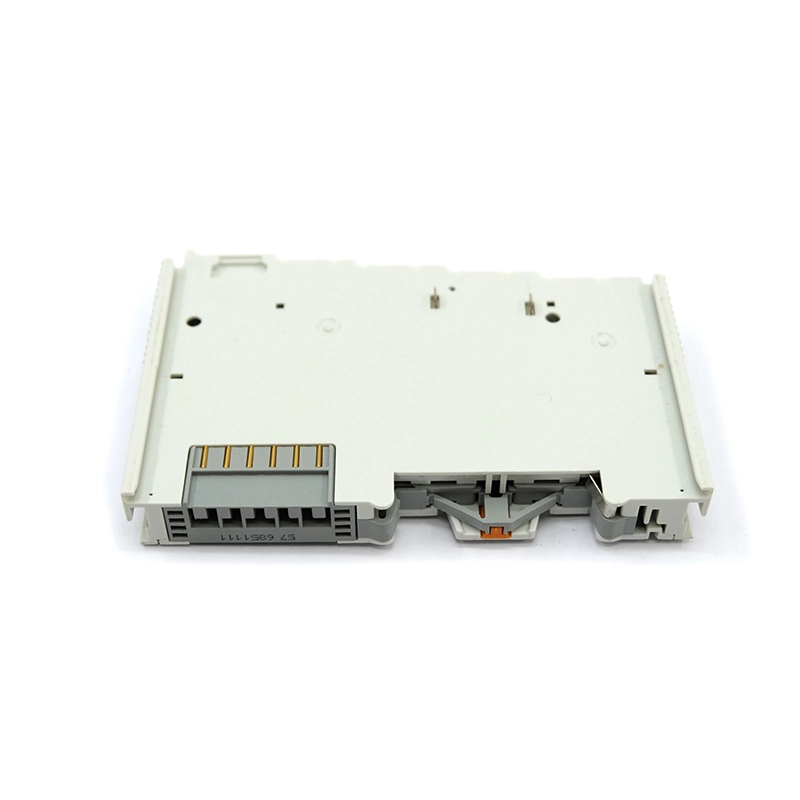

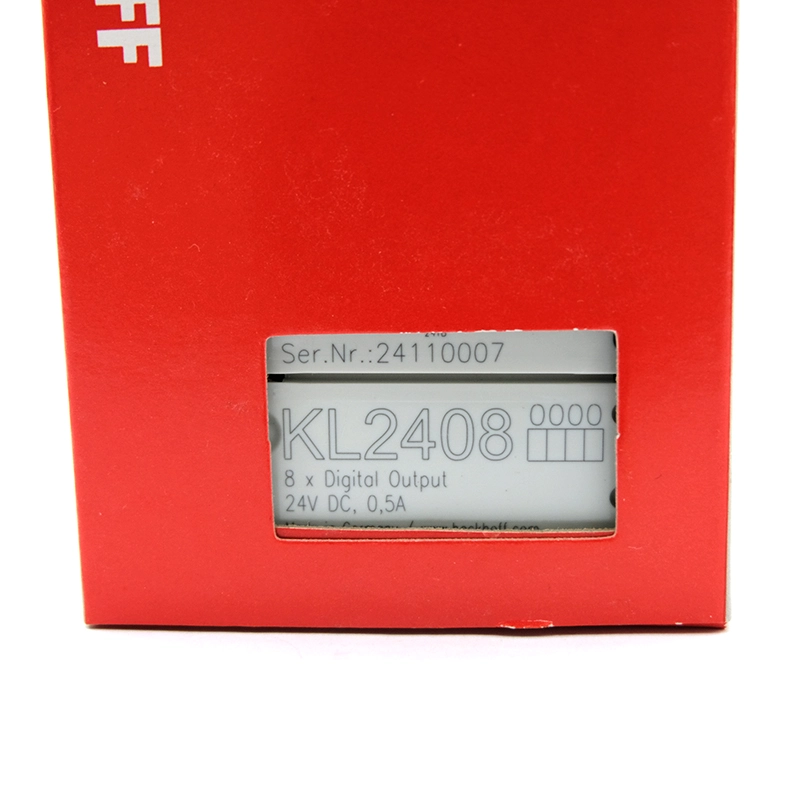

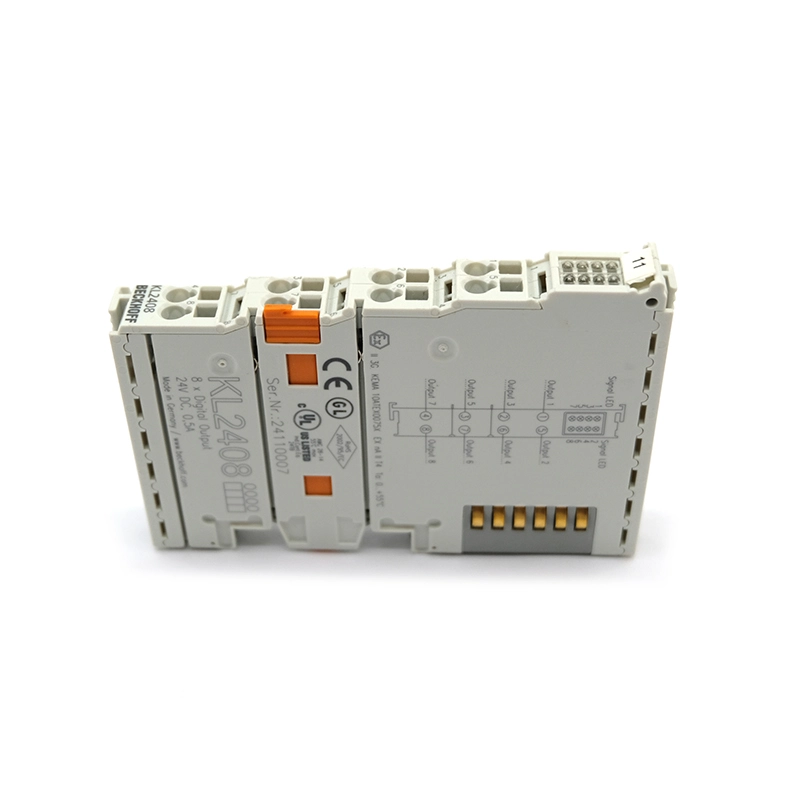

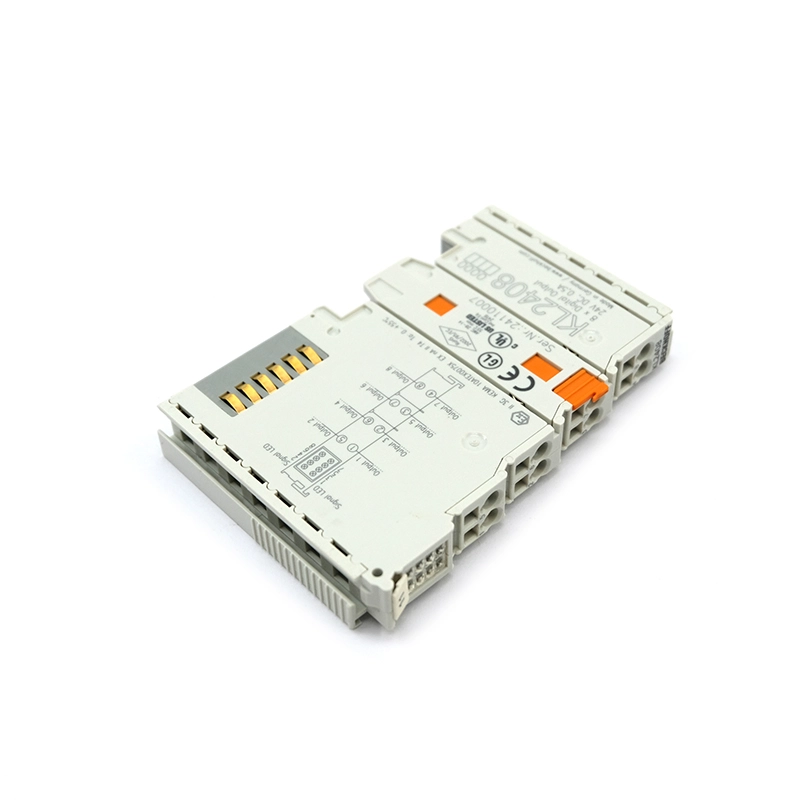

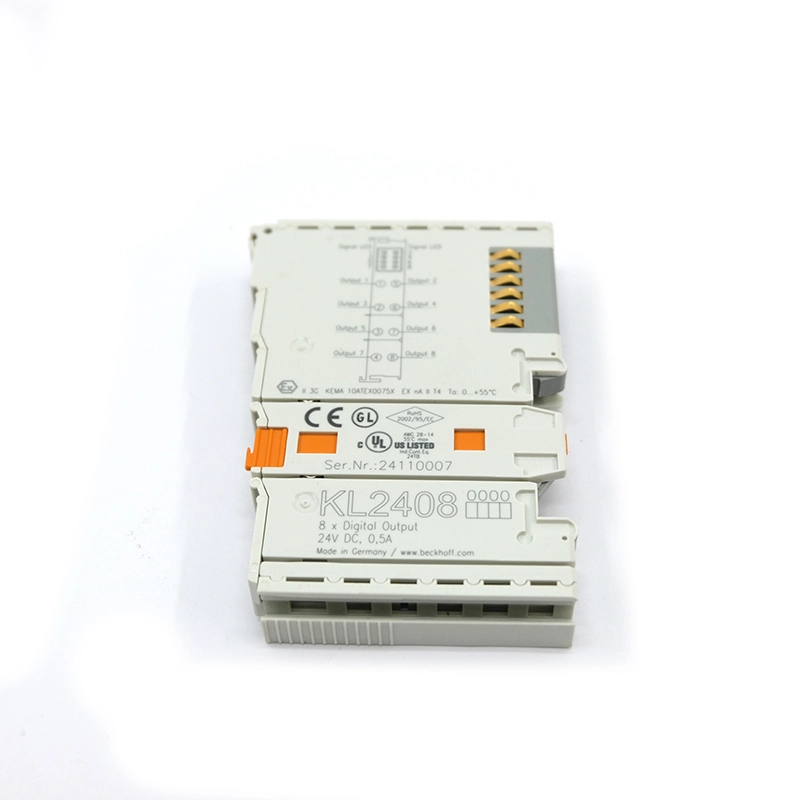

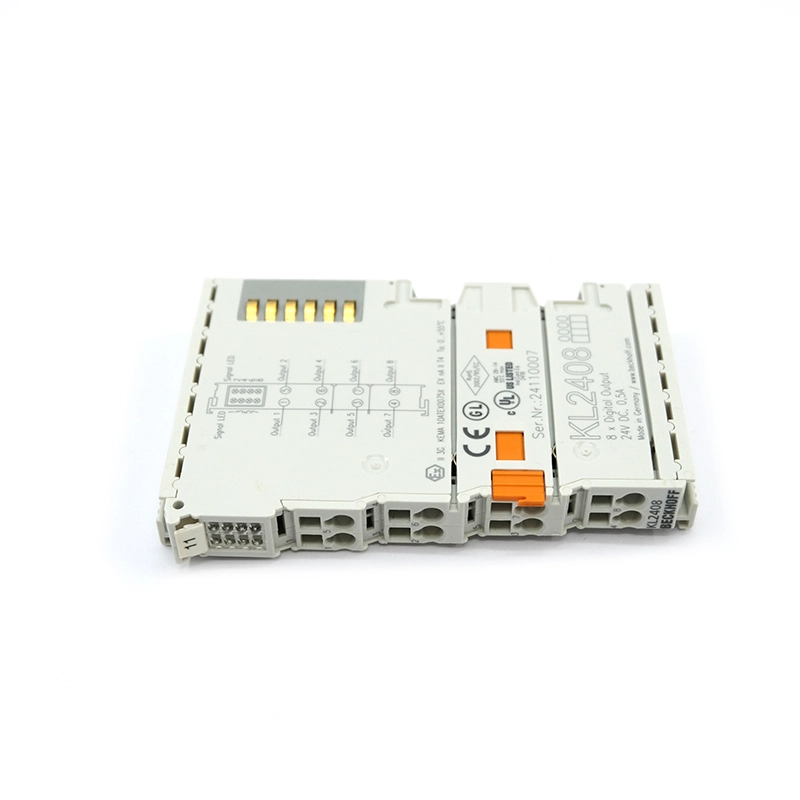

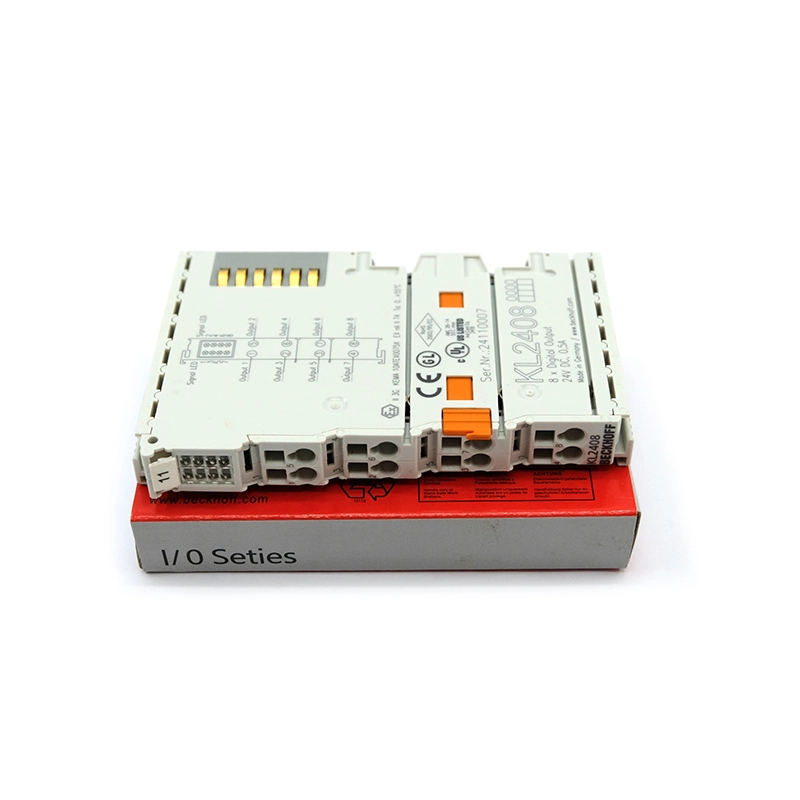

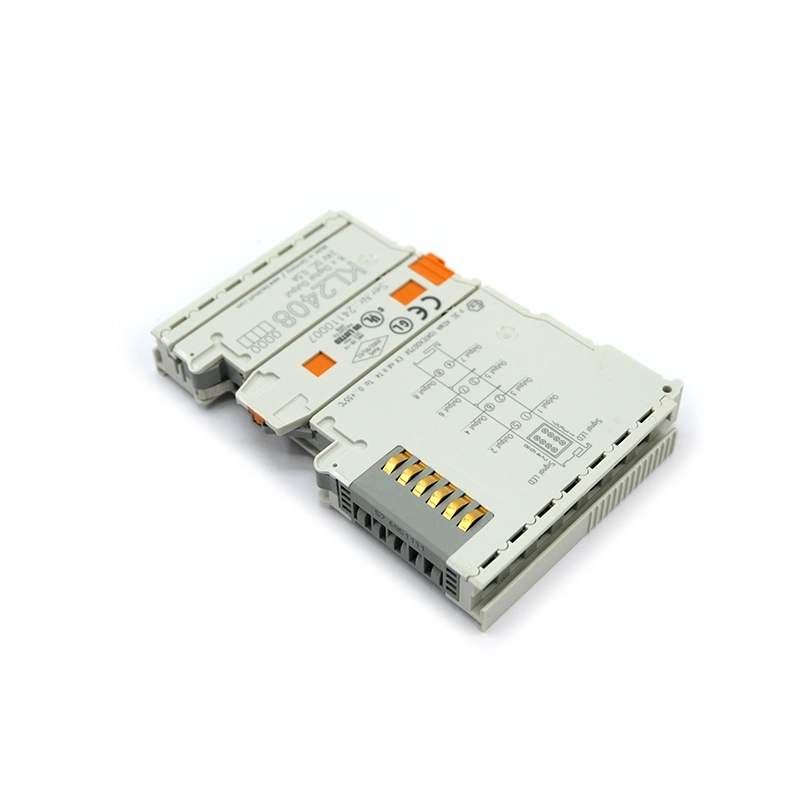

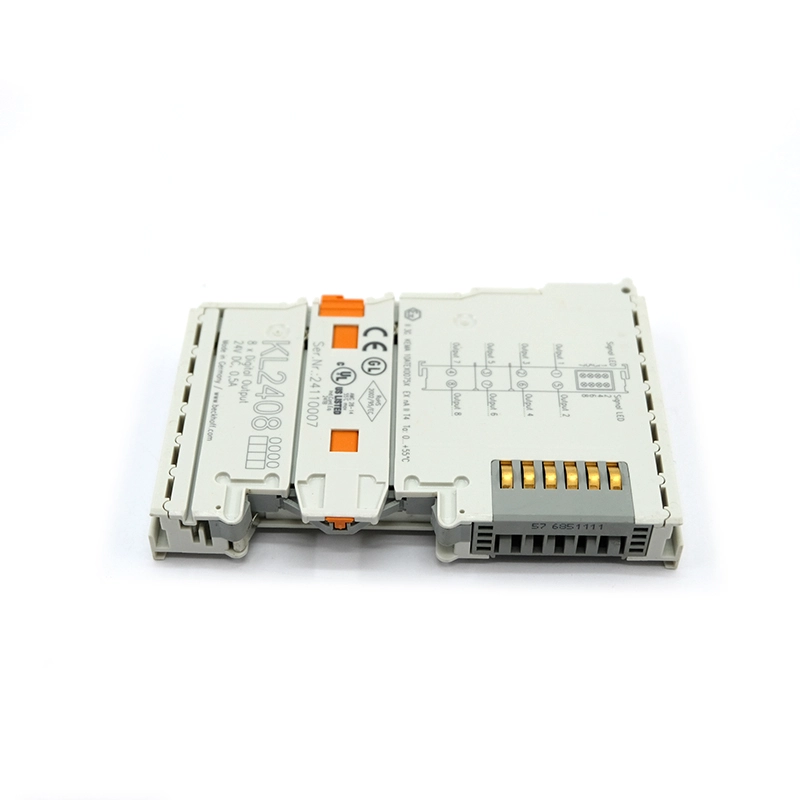

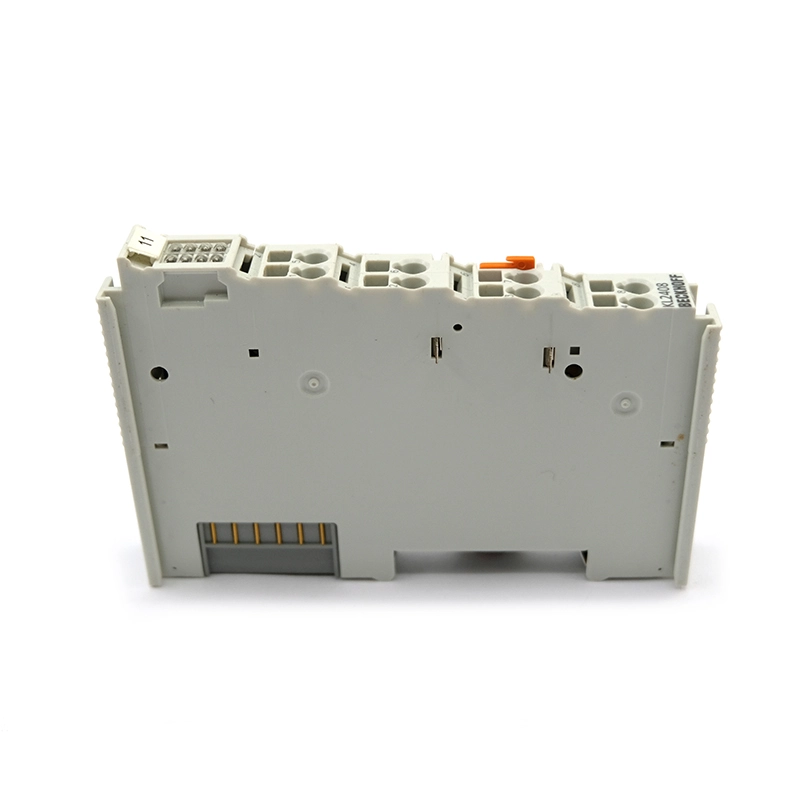

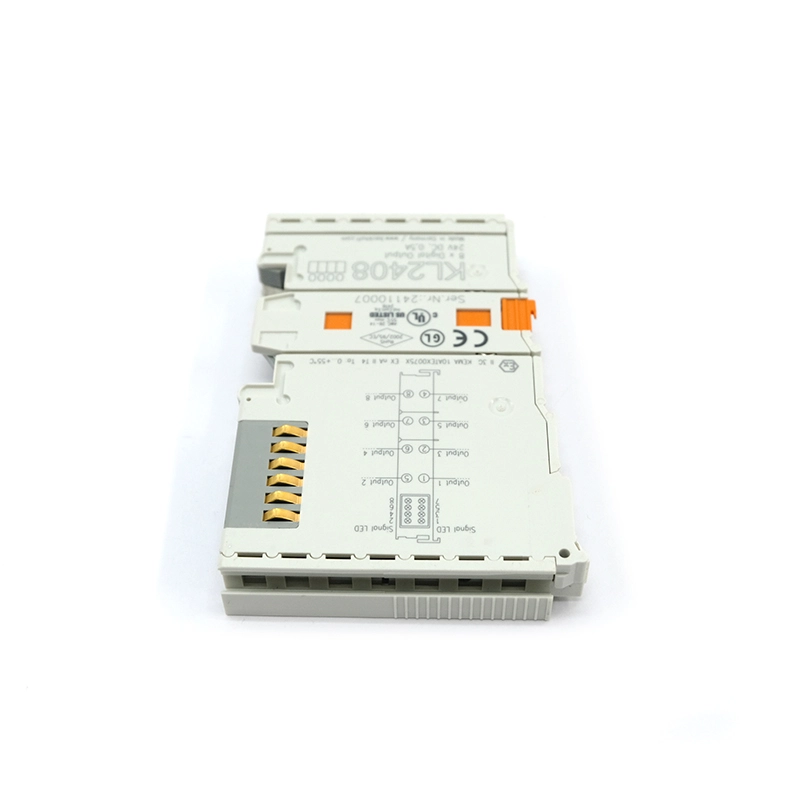

KL2408 | Автобусная клемма, 8-канальный цифровой выход, 24 В постоянного тока, 0,5 А, 1-проводное соединение
Цифровой выходной терминал KL2408 соединяет двоичные сигналы управления от блока автоматизации с исполнительными механизмами на уровне процесса с электрической изоляцией. Он защищен от подключения обратной полярности и обрабатывает токи нагрузки с выходами, которые защищены от перегрузки и короткого замыкания. Автобусный терминал содержит восемь каналов, которые указывают их состояние сигнала с помощью светоизлучающих диодов. Он особенно подходит для экономии места в шкафах управления. Технология подключения оптимизирована для несимметричных входов. Все компоненты должны использовать ту же точку отсчета, что и KL2408. Контакты питания зациклены. Выходы питаются от контакта питания 24 В.
| Технические данные | КЛ2408 |
| Технология подключения | 1-проводной |
| Количество выходов | 8 |
| Номинальное напряжение | 24 В постоянного тока (-15%/+ 20%) |
| Тип нагрузки | Омический, индуктивный, нагрузка лампы |
| Максимум. выходной ток | 0,5 А (защита от короткого замыкания) на канал |
| Ток короткого замыкания | <2 А |
| Разрушение энергии | <150 мДж/канал |
| Защита от обратного напряжения | Да |
| Электрическая изоляция | 500 В (K-bus/потенциал поля) |
| Потребление тока контакты питания | Тип. 60 мА + нагрузка |
| Потребление тока K-bus | Тип. 18 мА |
| Ширина бита в изображении процесса | 8 выходов |
| Конфигурация | Нет адреса или настроек конфигурации |
| Вес | Прибл. 70 г |
| Температура эксплуатации/хранения | -25…+ 60 ° С/-40…+ 85 ° С |
| Относительная влажность | 95%, без конденсации |
| Сопротивление вибрации/удара | Соответствует EN 60068-2-6/EN 60068-2-27 |
| Иммунитет/эмиссия ЭМС | Соответствует EN 61000-6-2/EN 61000-6-4 |
| Защита. рейтинг/установка pos. | IP20/переменный |
| Съемная проводка | Для всех автобусных терминалов KSxxxx |
| Официальные утверждения/маркировка | CE, UL, ATEX, IECEx, DNV GL, cFMus |
| Ex маркировка | |
| II 3G Ex ec IIC T4 Gc | |
| IECEx: | |
| Ex ec IIC T4 Gc | |
| Цфмус: | |
| Класс I, дивизион 2, группы A, B, C, D | |
| Класс I, зона 2, AEx ec IIC T4 Gc |
