ATM60-P4H13X13

Марка: БОЛЬНОЙ

Модель: ATM60-P4H13X13

Серия: ATM60

Размер упаковки продукта: 18*13,5*9 см Диаметр вала: 10 мм Линейный подшипник: 19 мм

Материал корпуса: литой под давлением алюминий.

Вес: 0,6 кг

Напряжение питания: 10... 32 В

Тип товара: кодировщик абсолютных значений

Происхождение: Германия

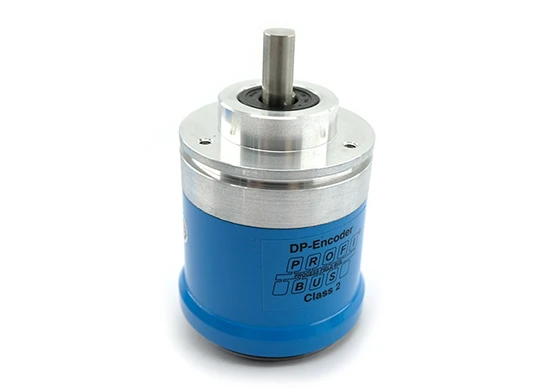

SICK Absolute encoder ATM60-P4H13X13-это высокопроизводительный абсолютный энкодер со следующими выдающимися характеристиками и производительностью:

Эксплуатационные характеристики:

Максимальное разрешение: 8192 (13 бит) шагов и поворотов на оборот, что приводит к чрезвычайно высокому разрешению.

Расстояние шага измерения: каждое расстояние шага составляет всего 0043 °, что обеспечивает точное измерение положения.

Предел погрешности: конструкция с высокой точностью, предел погрешности составляет ± 0,25 °, стандартное отклонение повторения составляет 0,1 °, в соответствии со стандартами ISO DIN, чтобы обеспечить надежную точность измерения.

Интерфейс и связь:

Интерфейс связи: поддерживает интерфейс связи PROFIBUS DP, протокол данных настроен для кодировщика, а диапазон настроек адреса от 0 до 127.

Скорость передачи данных: автоматически определяет скорость передачи данных в диапазоне от 9,6 кБод до 12 МБ, что соответствует требованиям связи в различных сценариях приложений.

Отображение информации о состоянии: обеспечивает информацию о состоянии работы и шины, удобную для пользователей для мониторинга состояния устройства в режиме реального времени.

Электрические параметры:

Напряжение питания: диапазон от 10 до 32 В, потребляемая мощность ниже 2 Вт, при очень низком энергопотреблении.

Защита от обратной полярности: встроенная функция защиты от обратной полярности для обеспечения безопасной работы оборудования.

MTTFd: Срок службы до 150 лет, в соответствии с EN ISO 13849-1, для обеспечения надежности и стабильности оборудования.

Механические параметры:

Механические характеристики: сплошной вал, конструкция зажимного фланца, диаметр вала 10 мм, диаметр подшипника 19 мм, с небольшим объемом и весом.

Материал: вал и фланец изготовлены из нержавеющей стали и алюминия, а корпус изготовлен из литого под давлением алюминия для обеспечения долговечности и стабильности оборудования.

Параметры окружающей среды:

Уровень защиты: поддерживает различные уровни защиты IP. Уровень защиты IP может быть IP67, IP43 или IP66 в зависимости от требований к установке.

Диапазон рабочих температур: от-20 ° C до 85 ° C, подходит для различных суровых рабочих сред.

Абсолютный энкодер SICK ATM60-P4H13X13 отличается высоким разрешением, высокой точностью и гибкостью связи, что делает его подходящим для промышленных применений, требующих точного измерения положения и надежной связи.

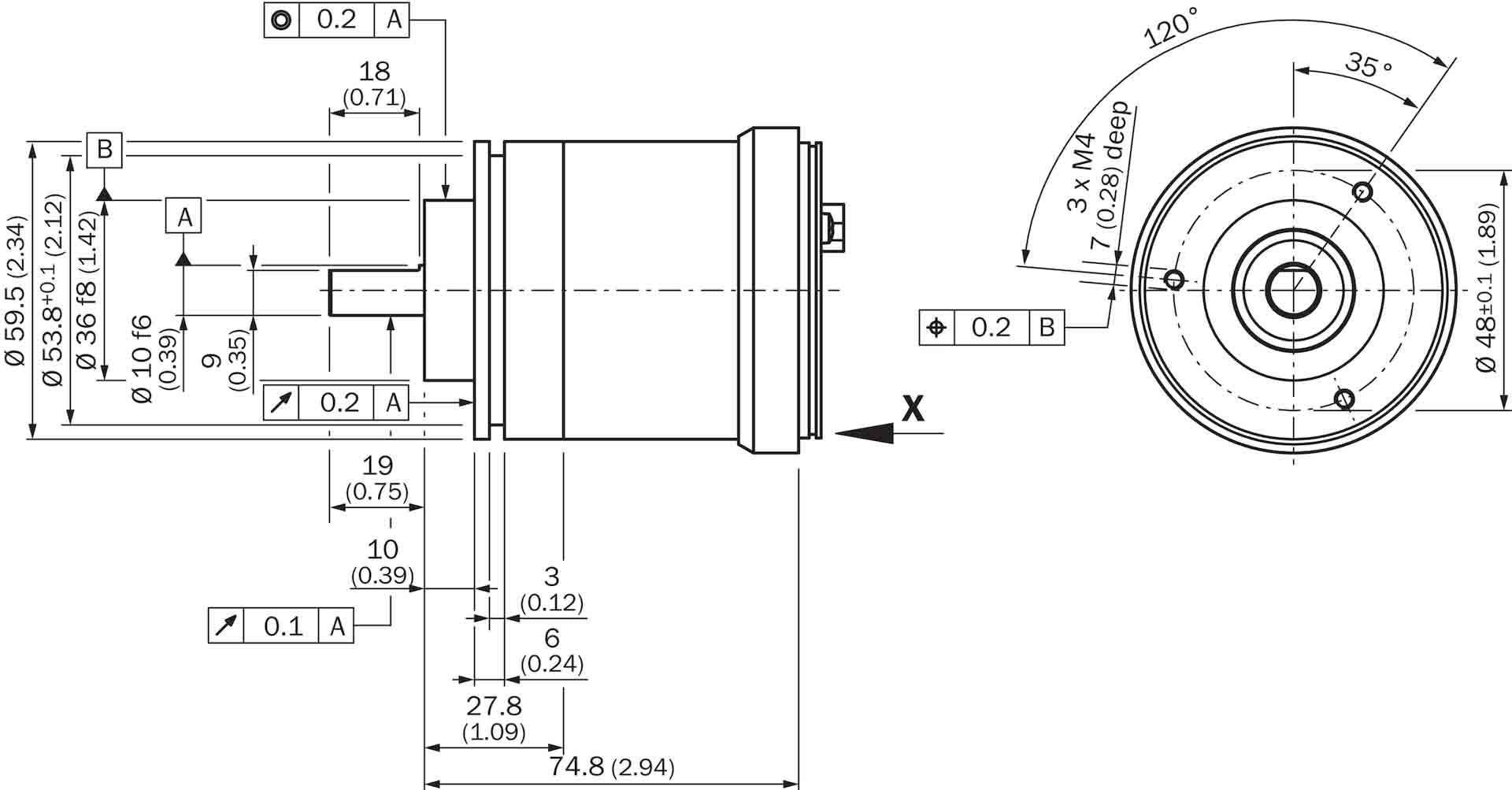

(Размер)

(Диаграмма распределения углов)

Подробная информация о ATM60-P4H13X13
