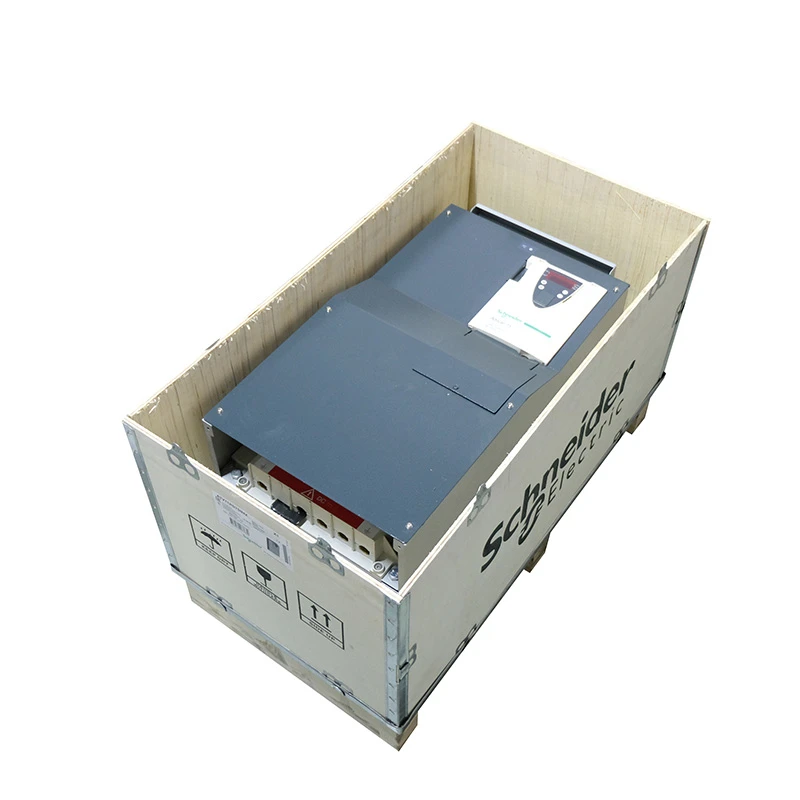

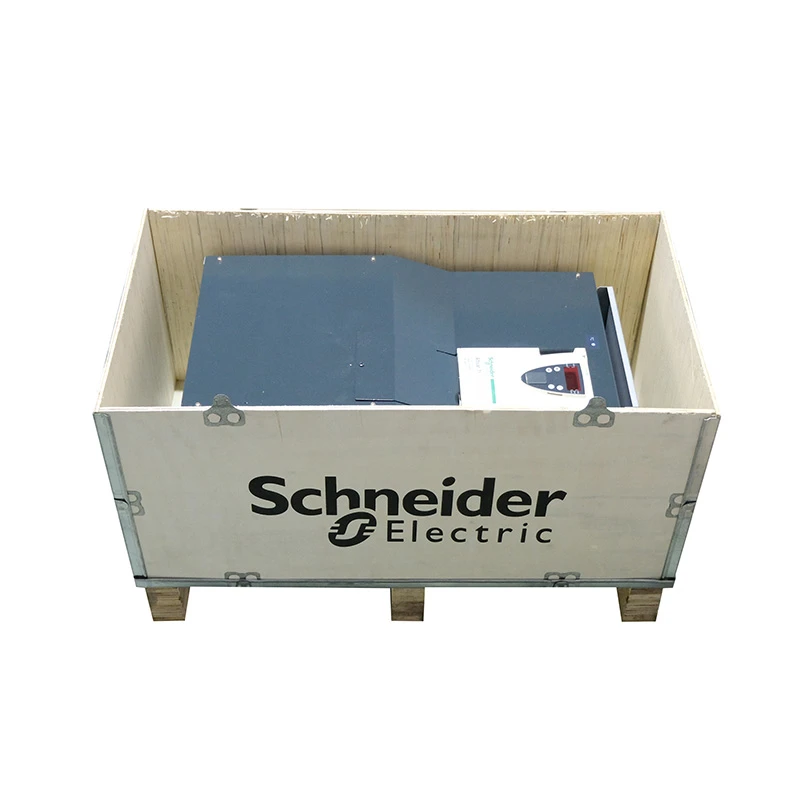

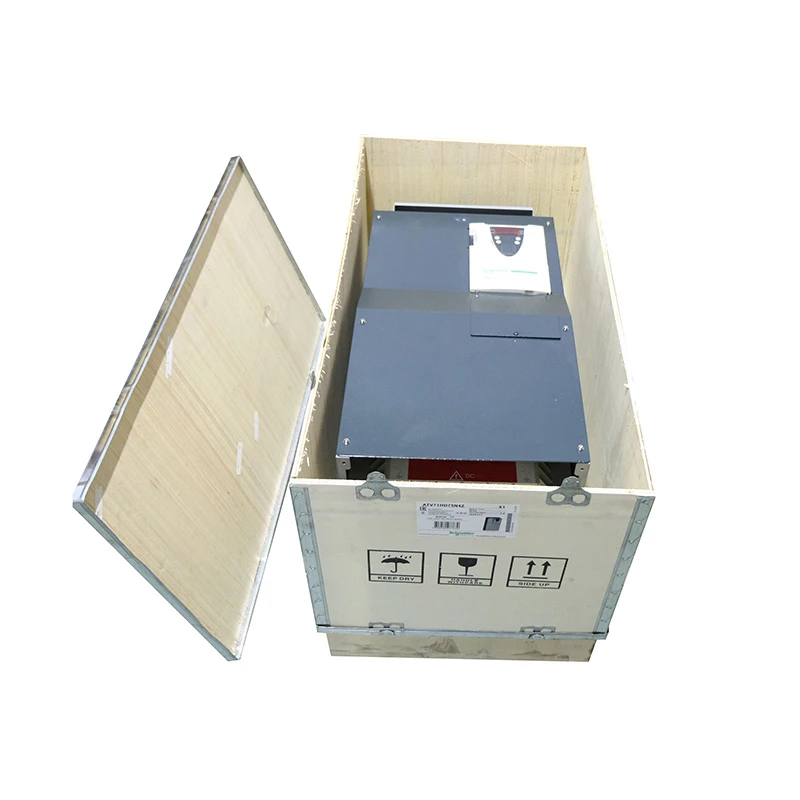

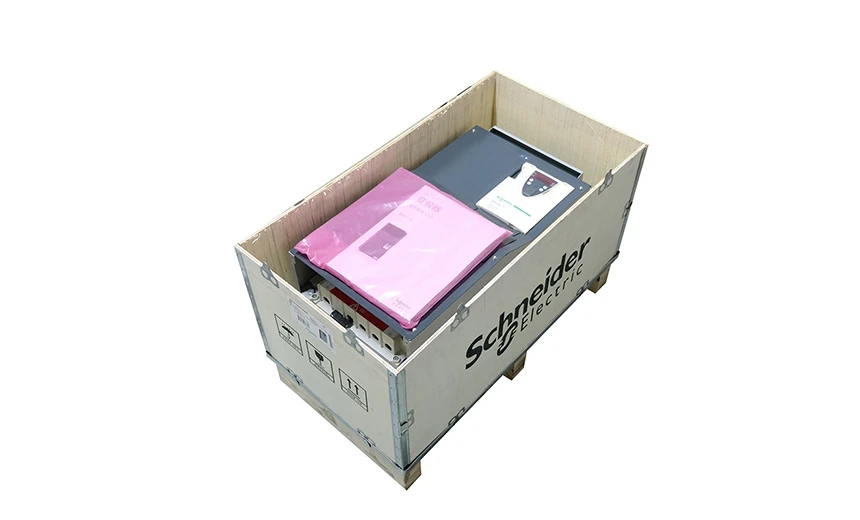

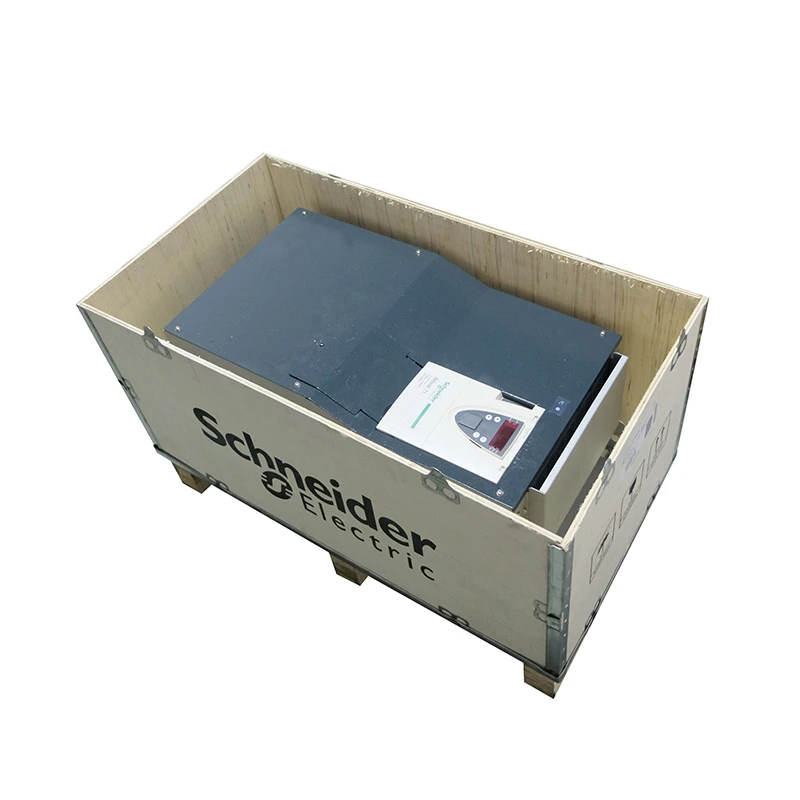

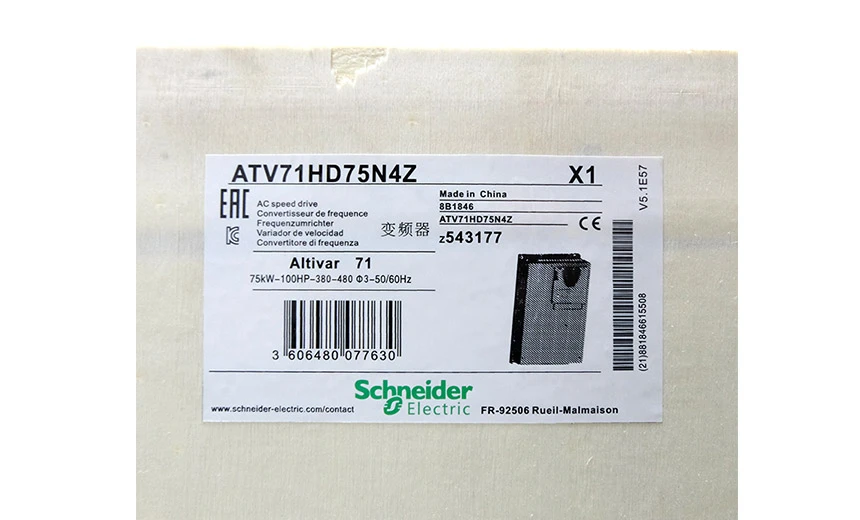

Name: ATV71HD75N4
Brand: Dongguan Ouke Automation Equipment Co., Ltd.
Price: 100 USD

Модель: ATV71HD75N4

Марка: Шнайдер

Размер: 77*41*47 см

Вес: 50 кг

Страна происхождения: Франция

Серия продуктов	Альтивар 71
Тип продукта	Частотный преобразователь
Область применения	Сложное оборудование высокой мощности
Имя компонента	ATV71
Мощность двигателя (кВт)	75 кВт, 3 фазы в... 380... 480 В
Мощность двигателя	100 л.с., 3 фазы в... 380... 480 В
Максимальная длина кабеля двигателя	100 м экранированный кабель 200 м неэкранированный кабель
Напряжение источника питания	380...480 В-15...10%
Номер фазы сетки	Три-фазы
Линейный ток	137 A подходит для 480 V 3 фазы 75 кВт/100 л.с. 167 A применяет 380 V 3 фазы 75 кВт/100 л.с.
Фильтр emc	Встроенный
Режим сборки	С радиатором
Кажущаяся мощность	109,9 кВА в... Верхний 380 V 3 фазы 75 кВт/100 л.с.
Ожидаемая линия Isc	22 кА на 3 фазы
Номинальный выходной ток	124 А в... Верхний 2,5 кГц 460 В 3 фазы 75 кВт/100 л.с. 160 А в... Верхний 2,5 кГц 380 В 3 фазы 75 кВт/100 л.с.
Максимальный переходный ток	240 A за 60 с 3 фазы 75 кВт/100 л.с. 264 A для 2 с 3 фазы 75 кВт/100 л.с.
Выходная частота	0,1… 500 Гц
Номинальная частота переключения	2,5 кГц
Частота переключения	1... 16 кГц регулируемый 2,5... 16 кГц да
Файл конфигурации управления асинхронным двигателем	Несбалансированная машина системы ENA (Система адаптации энергии) Отношение напряжения/частоты (2 или 5 баллов) Управление вектором потока (FVC) с датчиком (Текущий вектор) Бессенсорное управление вектором потока (SFVC) (вектор напряжения или тока)
Режим поляризации	Нет сопротивления Применимо к последовательному порту Modbus

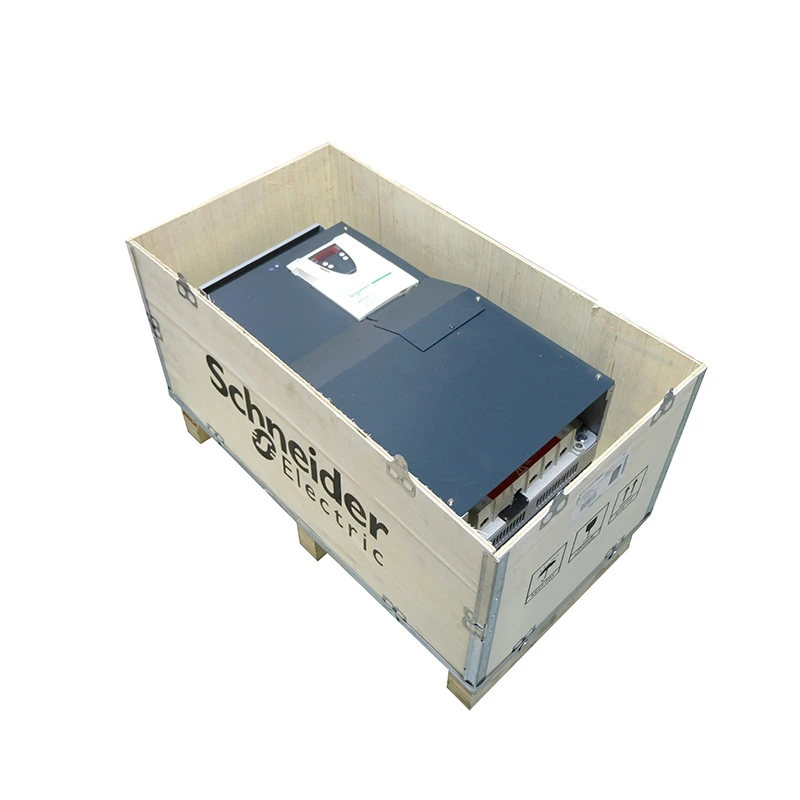

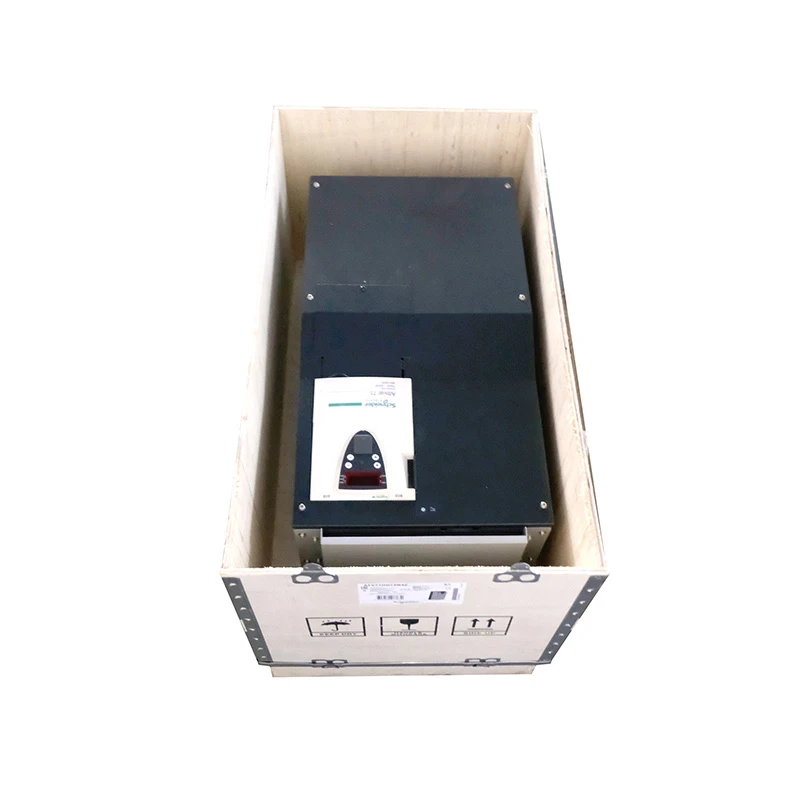

ATV71HD75N4-это инвертор серии Altivar 71, предназначенный для сложных мощных механических применений. Его компонент называется ATV71 и подходит для трехфазных электродвигателей мощностью 75 кВт (100 л.с.) от 380 до 480 вольт. Инвертор оснащен фильтром EMC и имеет радиатор для отвода тепла.

Он предлагает широкий диапазон мощности двигателя, охватывающий как асинхронные, так и синхронные двигатели, с несколькими профилями управления, включая несимметричные машины для систем адаптации энергии (системы ENA), управление вектором потока с датчиками и без них, а также такие функции, как соотношение напряжение/частота (2 или 5 баллов).

Что касается электрических соединений, он предлагает несколько клемм и характеристики крепежного крутящего момента для удовлетворения различных требований к установке. Кроме того, он также имеет множество вариантов ввода и вывода, включая аналоговый вход и выход, дискретный вход и выход и цифровой вход.

ATV71HD75N4 имеет мощные функции защиты, включая защиту от превышения скорости, потери входной фазы, защиту от перенапряжения, защиту от перегрузки по току, защиту от перегрева, защиту от разрыва фазы двигателя и т. Д. В то же время он также обладает отличной адаптируемостью к окружающей среде и соответствует ряду экологических стандартов и требований сертификации, включая виброустойчивость, Сопротивление влажности.

В целом, ATV71HD75N4-это мощный, широкий спектр применений, стабильная и надежная работа инвертора, подходящий для различных сложных мощных механических приложений.
