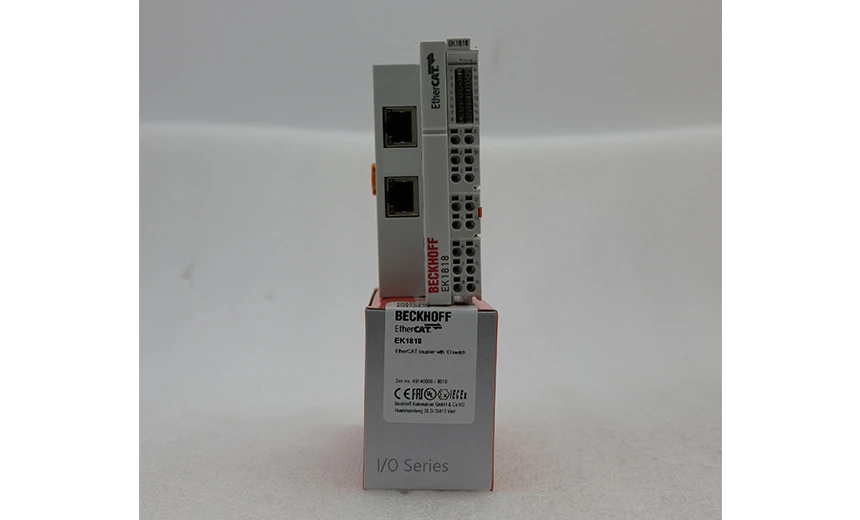

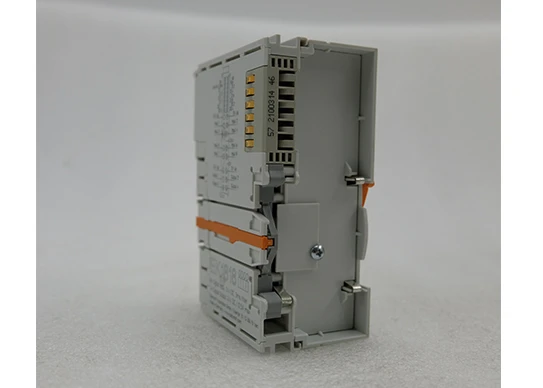

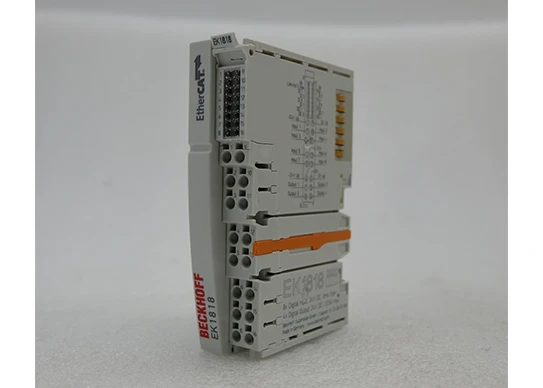

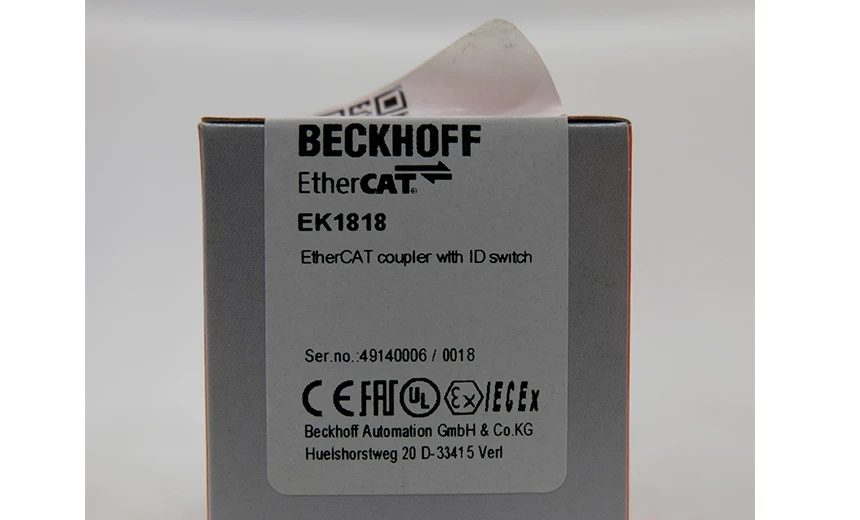

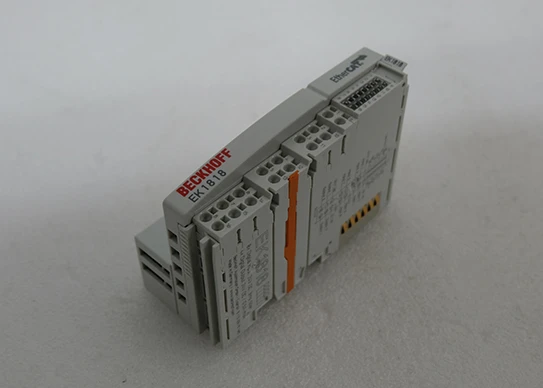

ЭК1818

Марка: BACKHOFF

Модель: EK1818

Размер изделия с упаковкой: 5*10,2*7 см.

Вес: 0,5 кг

Рабочее напряжение: 24 В Номинальное напряжение: 24 В постоянного тока

Температура эксплуатации/хранения: -25... + 60 °C/-40… + 85 °C

Максимальный выходной ток: 0,5 А на канал (защита от короткого замыкания)

Входной ток: обычно 3 мА (EN61131-2, тип 3)

Тип товара: Модуль

Происхождение: Германия

Beckhoff EK1818-это интегрированный цифровой объемный соединитель ввода/вывода EtherCAT, предназначенный для подключения протокола EtherCAT Fieldbus к терминальному модулю EtherCAT для обеспечения надежных функций управления и мониторинга для систем промышленной автоматизации. EK1818 обладает не только эффективными возможностями передачи данных, но и гибкой масштабируемостью и стабильной производительностью для небольшого числа приложений ввода-вывода в различных промышленных средах.

Соединитель имеет компактную конструкцию с размерами 44 мм x 100 мм x 67 мм, корпус из поликарбоната с корпусом клеммного модуля и светодиодный индикатор сигнала для удобного мониторинга состояния. Он крепится к 35-мм DIN-рейке защелкой в соответствии с EN 60715 для легкой установки и очистки проводки.

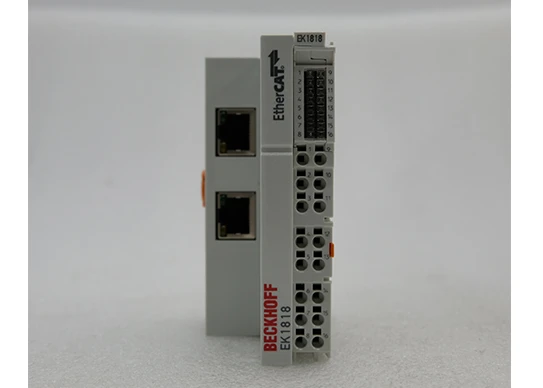

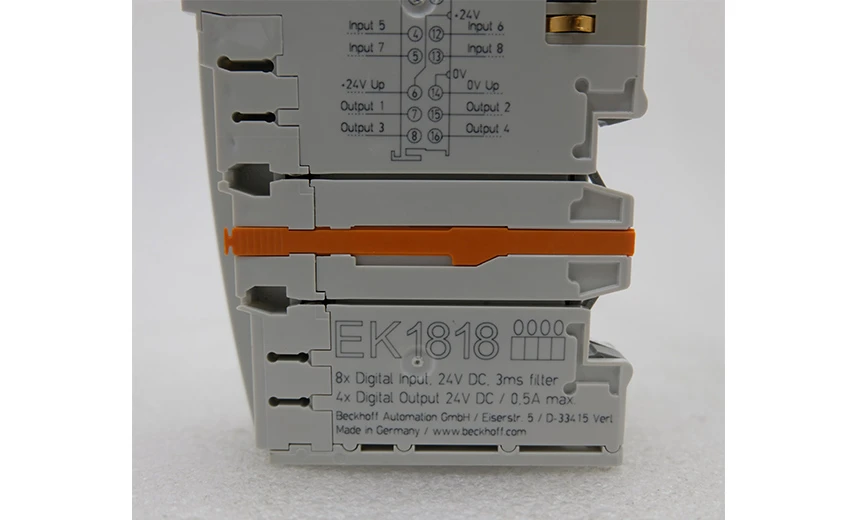

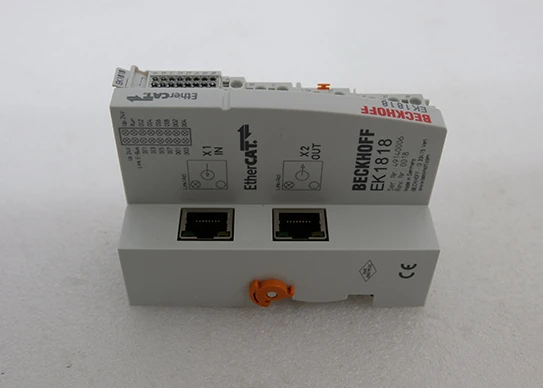

EK1818 имеет два интерфейса RJ45, один для подключения соединителя к сети, а другой для подключения других устройств EtherCAT в том же сегменте сети. Соединитель также объединяет восемь цифровых входов и четыре цифровых выходных канала для удовлетворения различных потребностей в управлении и мониторинге. Количество цифровых входных и выходных каналов может удовлетворить потребности различных промышленных приложений, предоставляя пользователям больше гибкости и выбора.

Что касается электрической изоляции, EK1818 обеспечивает электрическую изоляцию 500 В, обеспечивая стабильность и безопасность передачи данных. В то же время диапазон рабочих температур муфты от-25 ° C до + 60 ° C, относительная влажность 95%, без конденсации, может адаптироваться к различным суровым промышленным условиям окружающей среды.

EK1818 также обладает высокой производительностью передачи данных со скоростью передачи данных 100 Мбит/с и задержкой около 1 микросекунды, что обеспечивает точность передачи данных в реальном времени. До 65 534 терминальных модулей EtherCAT могут быть подключены по всей системе, поддерживая гибкое расширение и настройку системы для удовлетворения потребностей различных промышленных приложений.

Что касается источника питания, EK1818 обеспечивает номинальное напряжение 24 В постоянного тока, что может обеспечить максимальную мощность источника питания 5 В/1 А, поддерживая при этом максимальную нагрузку силового контакта 10 А, обеспечивая стабильность и надежность системы. Таким образом, Beckhoff EK1818 является мощным и стабильным цифровым объемным I/O интегрированным EtherCAT соединителем для различных приложений промышленной автоматизации, предоставляя пользователям надежное решение для управления и мониторинга.
