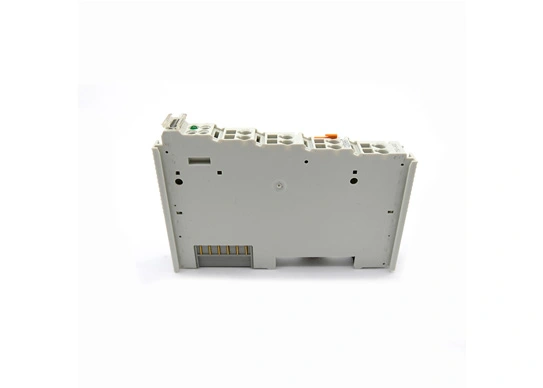

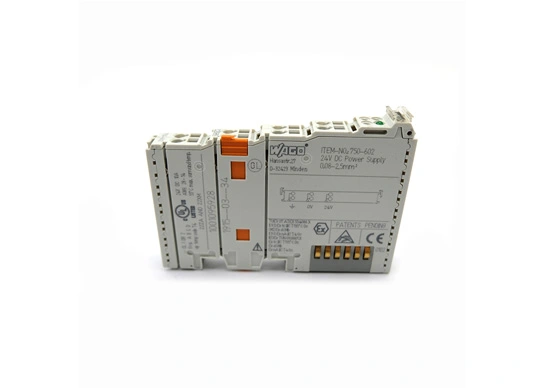

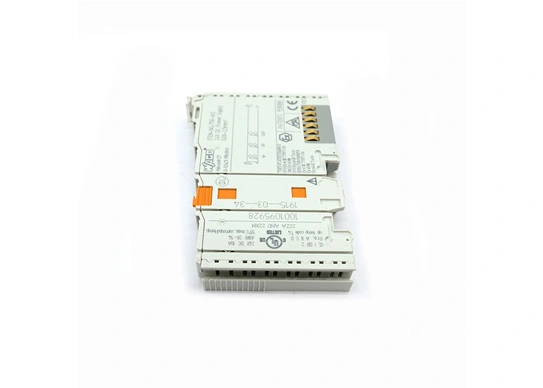

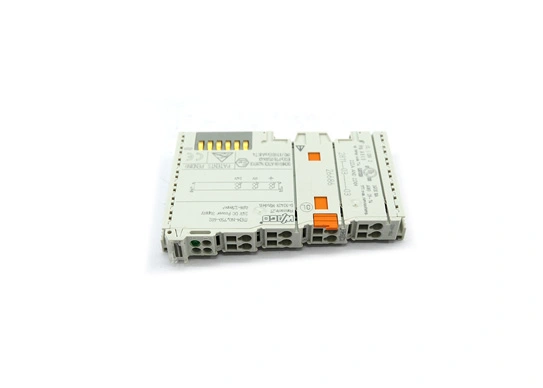

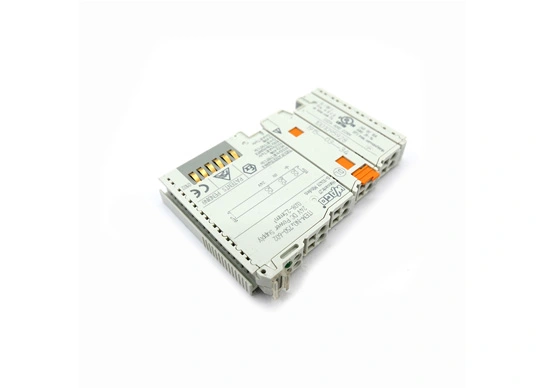

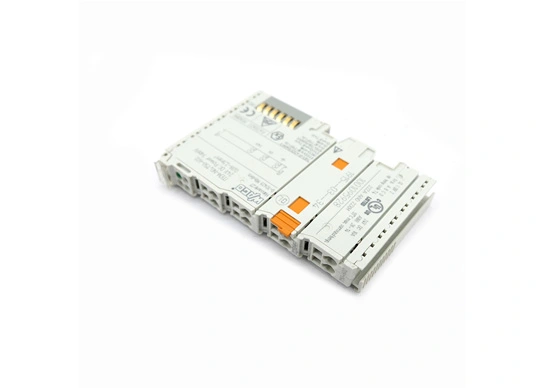

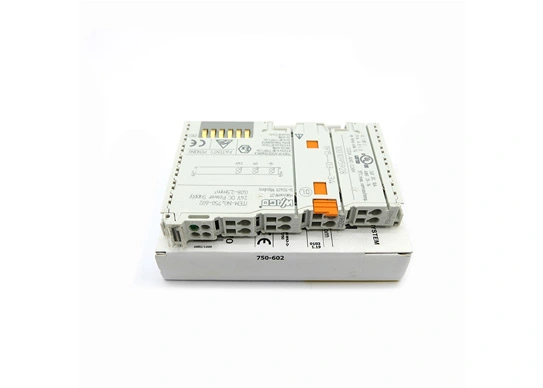

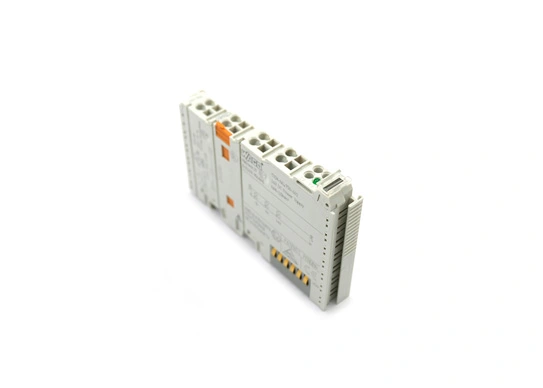

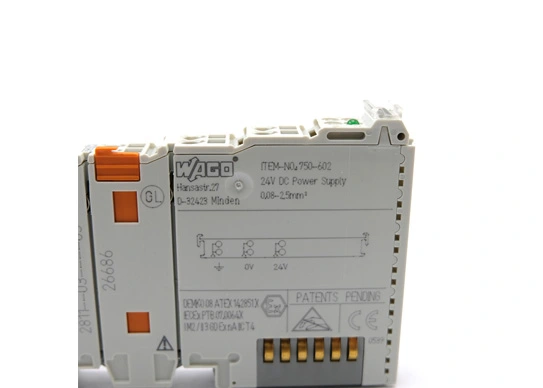

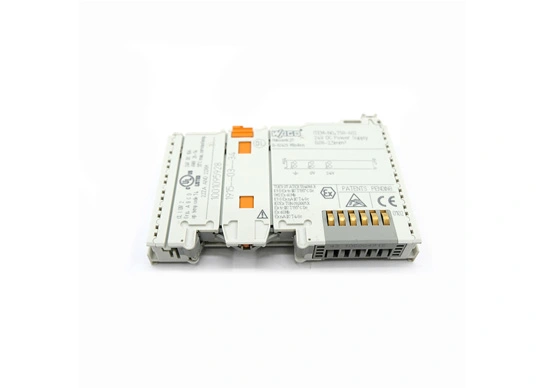

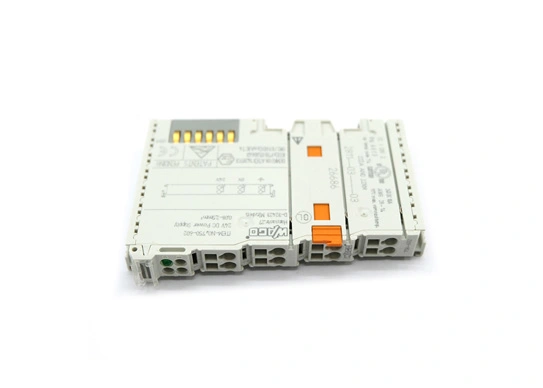

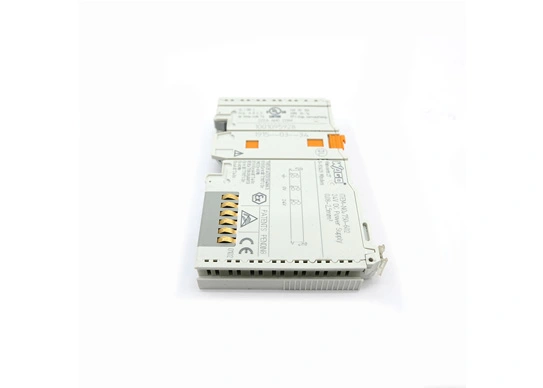

Марка: ВАГО
Тип товара: модуль питания
Этот модуль питания подает питание на модули ввода/вывода.
Максимальный ток, подаваемого модулем питания, составляет 10 А. Система должна быть сконфигурирована таким образом, чтобы гарантировать, что общее текущее значение, упомянутое выше, не будет превышено.
Если требуются более высокие токи, в систему следует добавить дополнительные модули питания.
Техническая информация
Тип сигнала | Напряжение |
Тип сигнала (напряжение) | 24 В постоянного тока |
Напряжение питания (система) | 5 В постоянного тока; через точки касания данных |
Напряжение питания на стороне поля | 24 В постоянного тока (-25 … + 30%); ИСТОЧНИК ПИТАНИЯ ЧЕРЕЗ КОНТАКТНЫЕ ТОЧКИ (ЧЕРЕЗ БЛОК СОЕДИНЕНИЯ ВЕСНЫ КЛЕТКИ (ЗАЖИМ КЛЕТКИ®); Передача через пружинные контакты) |
Свет | Светодиод (C) зеленый: состояние рабочего напряжения: контакты перемычки питания |
Количество внешних источников питания по контактам | 3 |
Источник питания способен передавать токи по контактам. | 10А |
Параметры проводки
Технология подключения: источник питания на месте | 6 x блок пружинной проводки клетки (ЗАЖИМ КЛЕТКИ®) |
Тип соединения 1 | Электропитание на месте |
Провод Одно-нити | 0,08… 2,5 мм²/28 … 14 AWG |
Тонкие многожильные провода | 0,08… 2,5 мм²/28 … 14 AWG |
Длина полосы | 8 … 9 мм/0,31… 0,35 дюйма |
Ширина | 12 мм/0472 дюйма |
Высота | 100 мм/3937 дюйма |
Глубина | 69,8 мм/2748 дюйма |
Глубина от верхнего края DIN-рейки | 62,6 мм/2465 дюйма |
Механические параметры
Установка | Направляющая типа DIN-35 |
Материальные параметры
Цвет | Светло серый |
Материал корпуса | Поликарбонат, нейлон 6,6 |
Пожарные нагрузки | 1,203MJ |
Вес | 43,3 г |
Сертификационный знак | ЕС |
Экологические требования
Рабочая температура окружающей среды (рабочая) | 0 … 55 ° С |
Температура окружающей среды (хранение) | -40 … 85 ° С |
| <P> Тип защиты | IP20 |
Уровень загрязнения | 2, соответствует IEC 61131-2 |
Рабочая высота | 0 … 2000 м |
Место установки | Горизонтальный левый, горизонтальный правый, горизонтальный вверх, горизонтальный вниз, вертикальный верх и вертикальный низ |
Относительная влажность (без конденсации) | 95% |
Вибрация-устойчивая | 4g, соответствует IEC 60068-2-6 |
Удар-упорный | 15 г, ИЭК 60068-2-27 |
ЭМС-помехозащищенность | Согласно EN 61000-6-2, морские применения |
ЭМС-излучаемая интерференция | Соответствует EN 61000-6-4 для морских применений |
Коррозионная стойкость | Соответствие IEC 60068-2-42 и IEC 60068-2-43 |
Допустимая концентрация загрязняющего вещества H2S при относительной влажности 75% | 10ppm |
Допустимая концентрация загрязняющего вещества SO2 при относительной влажности 75% | 25ppm |
