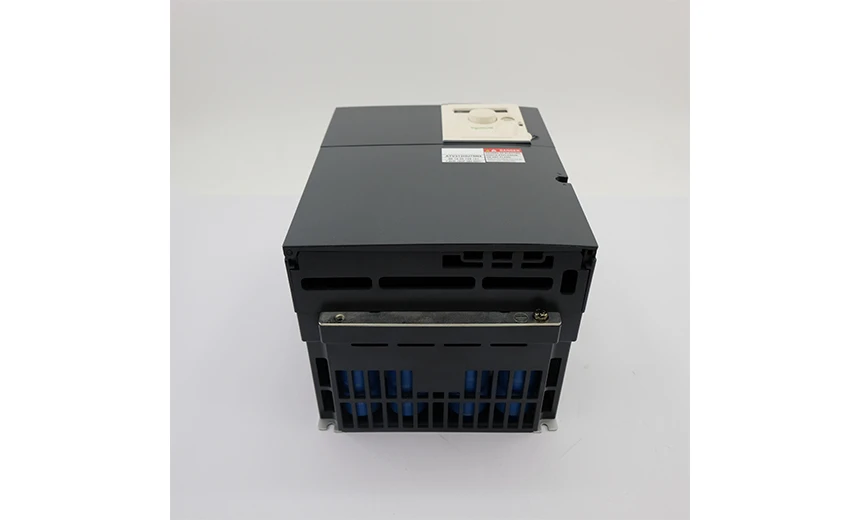

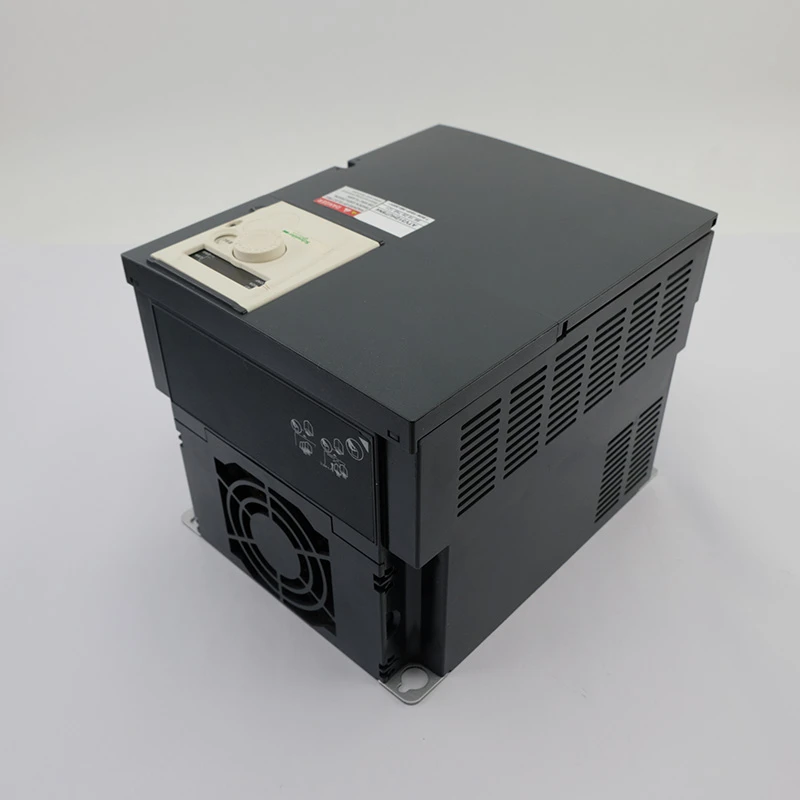

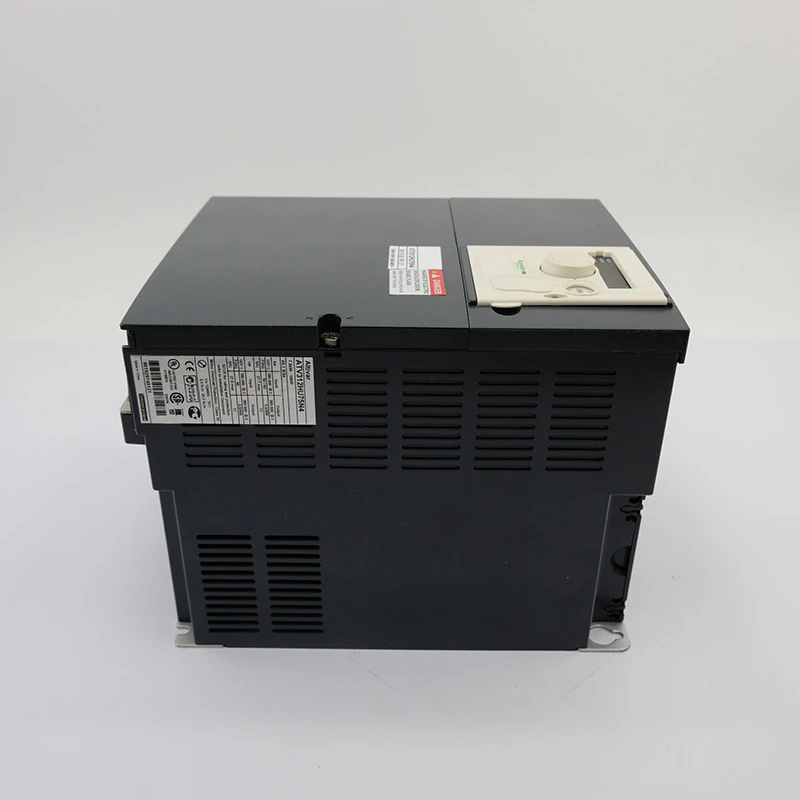

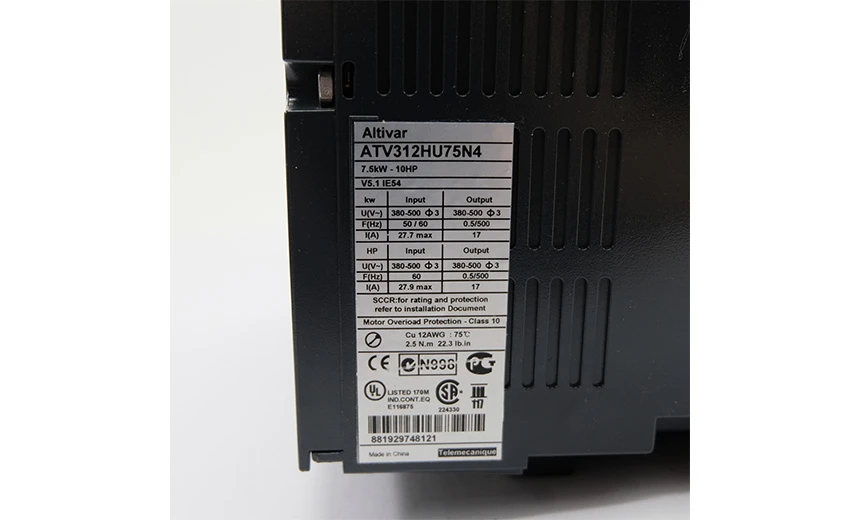

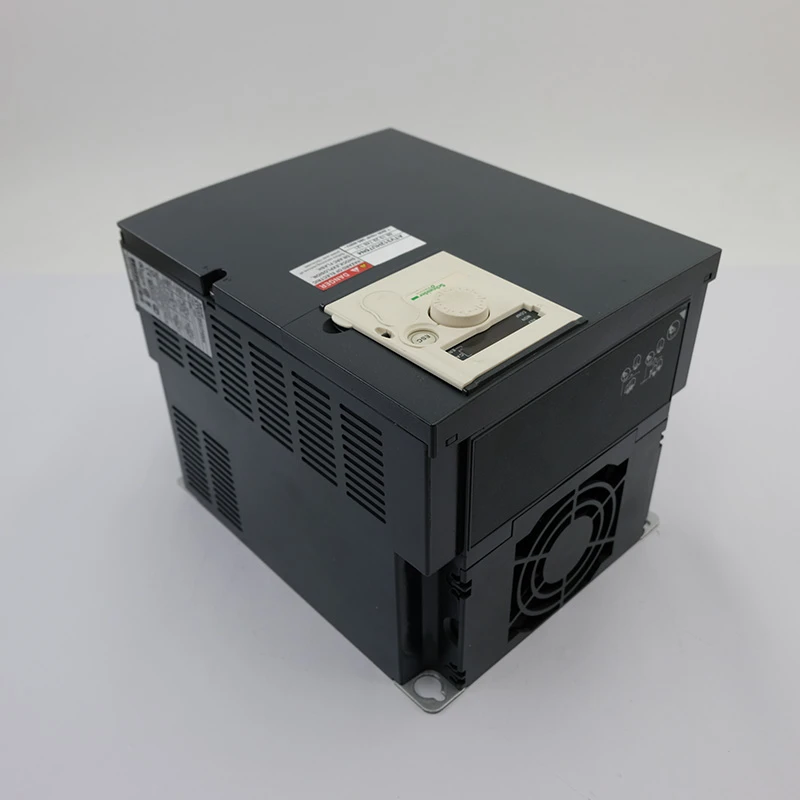

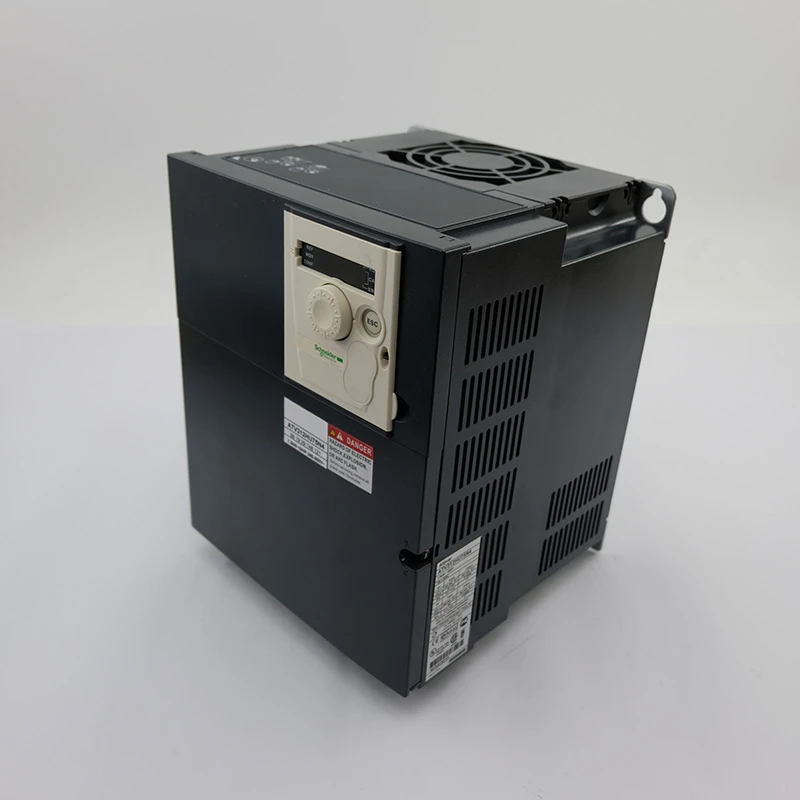

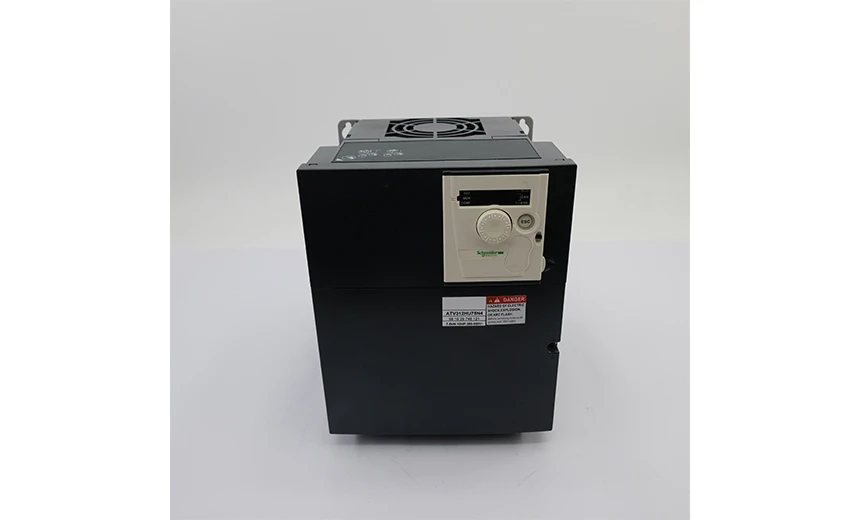

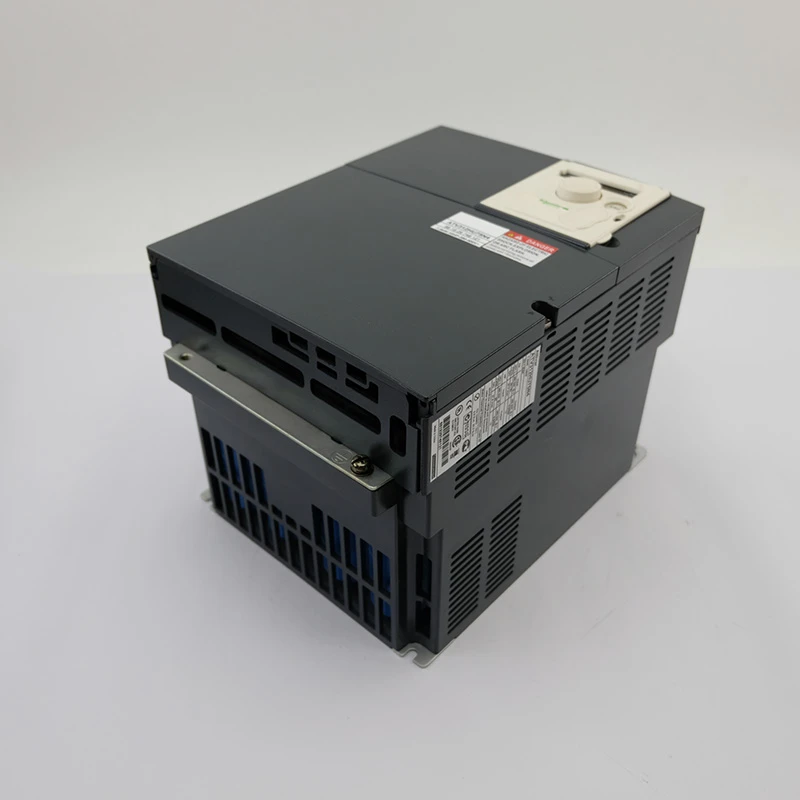

Name: ATV312HU75N4
Brand: Dongguan Ouke Automation Equipment Co., Ltd.
Price: 100 USD

Модель: ATV312HU75N4

Марка: Шнайдер

Размер: 37*27*27 см

Вес: 6,5 кг

Страна происхождения: Франция

Серия продуктов	Альтивар 312
Тип продукта	Частотный преобразователь
Сценарий применения продукта	Асинхронный двигатель
Область применения	Простая техника
Режим сборки	С радиатором
Имя компонента	ATV312
Мощность двигателя (кВт)	7,5 кВт
Мощность двигателя	10 л.с.
Номинальное напряжение питания [Us]	380...500 В-15...10%
Частота электропитания	50...60 Гц-5...5%
Номер фазы сетки	Три-фазы
Линейный ток	27,7 А в... На 380 В Isc = 22 кА 21 А в... Верхний 500 V
Фильтр emc	Встроенный
Кажущаяся мощность	18 кВА
Максимальный переходный ток	25.5A Относится к 60 секундам
Потребляемая мощность Вт	Номинальный ток нагрузки 269 Вт
Диапазон скорости	1…50
Файл конфигурации управления асинхронным двигателем	В бессенсорном векторном управлении потоком используется сигнал управления двигателем ШИМ. Заводские настройки: постоянный крутящий момент
Электрическое подключение	Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1.... Терминал LI6 2,5 мм² AWG 14 L1, L2, L3, U, V, W, PA, PB, PA/+, ПК/-Клемма 16 мм² AWG 6
Источник питания	Внутренний источник питания для логического входа: 19... 30 В... Верхний <100 мА, тип защиты: защита от перегрузки и короткого замыкания Внутренний источник питания эталонных потенциометров (от 2,2 до 10 кОм): 10... 10,8 В в... Верхний <10 мА, тип защиты: защита от перегрузки и короткого замыкания
Протокол порта связи	КАНопен Последовательный Modbus
Уровень защиты IP	IP20 не имеет крышки в верхней части IP21 находится на клемме подключения IP31 в верхней части IP41 в верхней части
Вкладка	Коммуникационная карта для цепи CANopen Daisy Коммуникационные карты применяются к DeviceNet Коммуникационная карта применима к Fipio Коммуникационная карта применяется к Ethernet Modbus Коммуникационная карта для Profibus DP

ATV312HU75N4 является частью серии преобразователей частоты Altivar 312 от Schneider Electric. Преобразователь частоты для управления асинхронным двигателем, главным образом используемый в поле простого машинного оборудования, используя метод собрания с теплоотводом.

Этот инвертор имеет мощность двигателя 7,5 кВт, что эквивалентно 10 л.с. Он подходит для трехфазных электрических сетей с напряжениями питания в диапазоне от 380 до 500 В и частотами питания от 50 до 60 Гц. Его линейный ток составляет 27,7 А при 380 В и 21 А при 500 В.

Этот преобразователь частоты серии Altivar 312 использует бессенсорное векторное управление потоком через сигналы управления двигателем ШИМ. Заводская установка в режим постоянного крутящего момента.

Что касается электрических соединений, он имеет несколько клемм, таких как Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1. .. LI6 и т. Д. Для поддержки различных входов и выходов. Кроме того, он объединяет фильтры EMC для обеспечения внутреннего источника питания для логического ввода и эталонных потенциометров.

Что касается протокола порта связи, ATV312HU75N4 поддерживает CANopen и последовательный Modbus и имеет различные уровни защиты IP от IP20 до IP41.

Инвертор также имеет регулируемый диапазон выходной частоты (от 0 до 500 Гц), мгновенный перегрузочный момент (до 200%), подавляемый контур регулирования, автоматическую компенсацию скольжения двигателя и многое другое.

ATV312HU75N4 соответствует ряду стандартов сертификации продукции, таких как CE, с виброустойчивостью, ударопрочностью, устойчивостью к влажности окружающей среды и другими характеристиками.

В целом, ATV312HU75N4-это мощный и стабильный инвертор, подходящий для различных простых механических приложений, обеспечивающий гибкие интерфейсы управления и связи, при этом обладающий хорошей адаптируемостью к окружающей среде и характеристиками безопасности.
