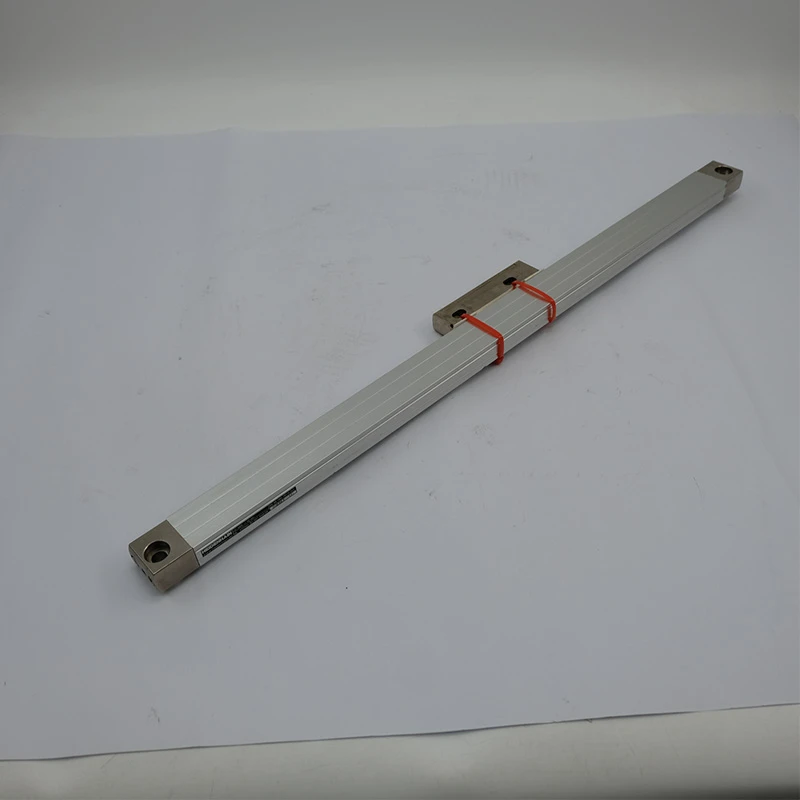

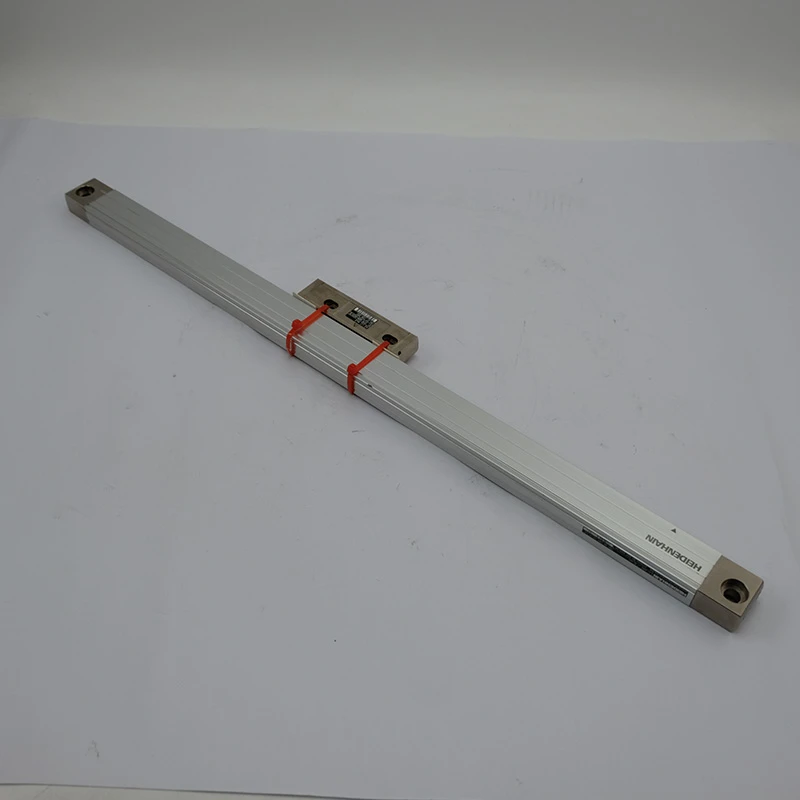

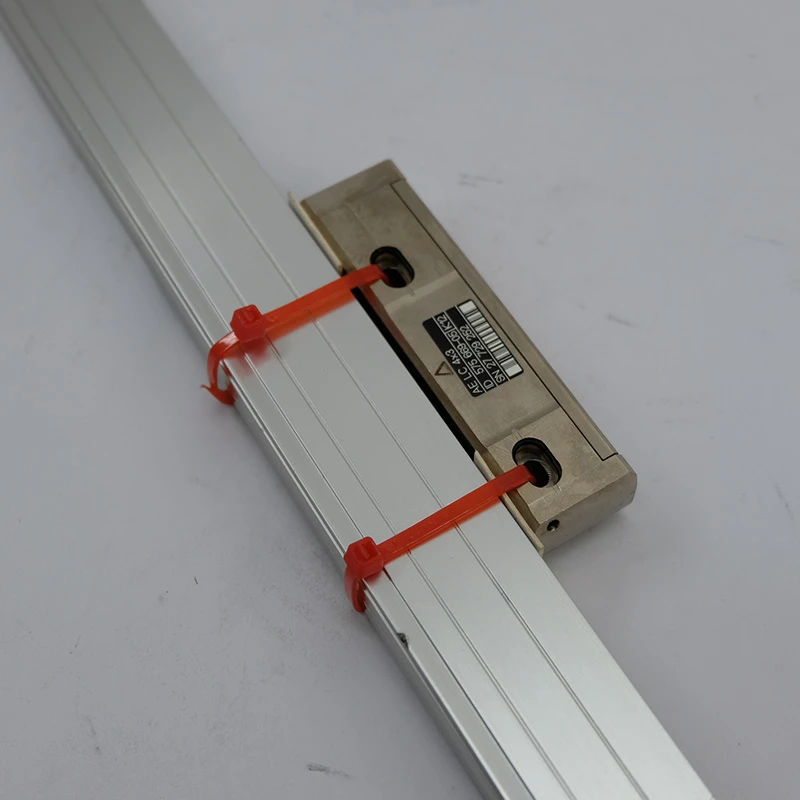

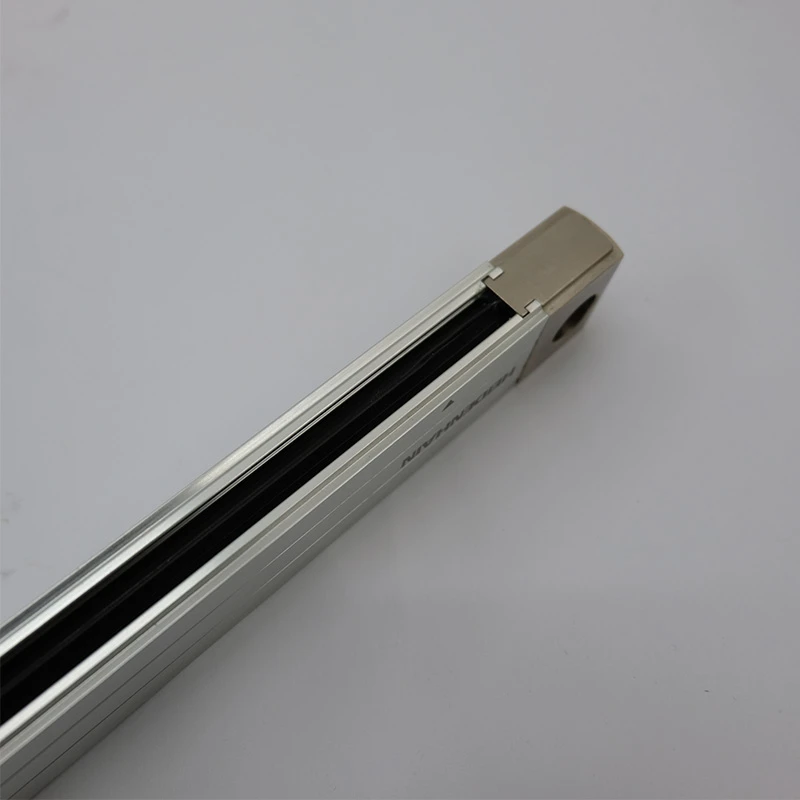

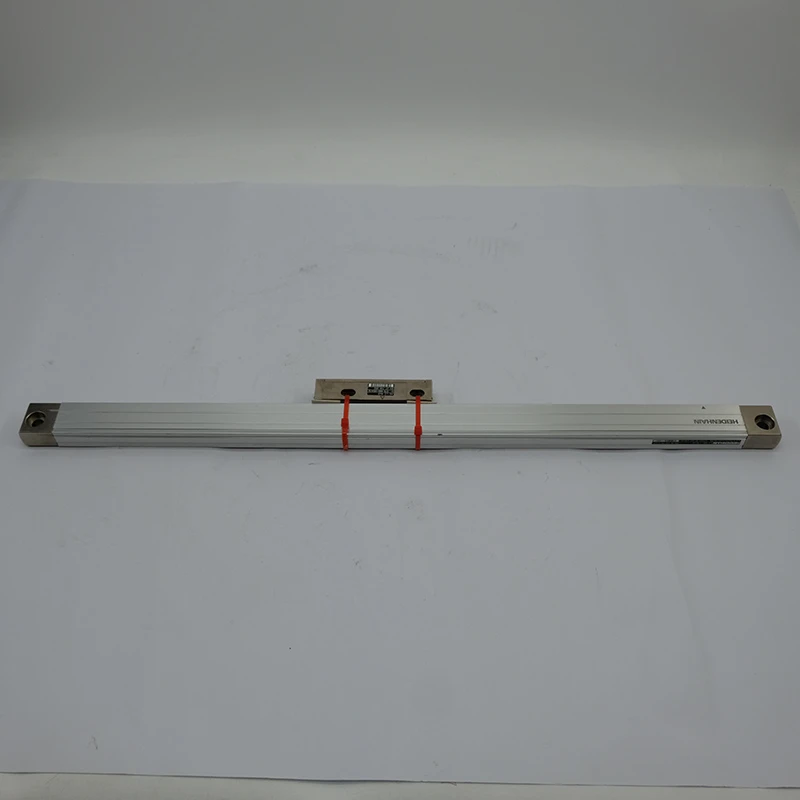

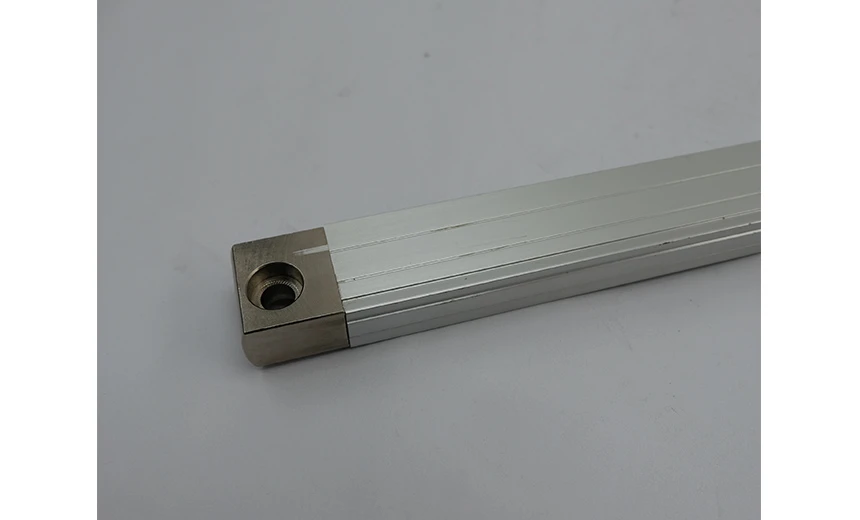

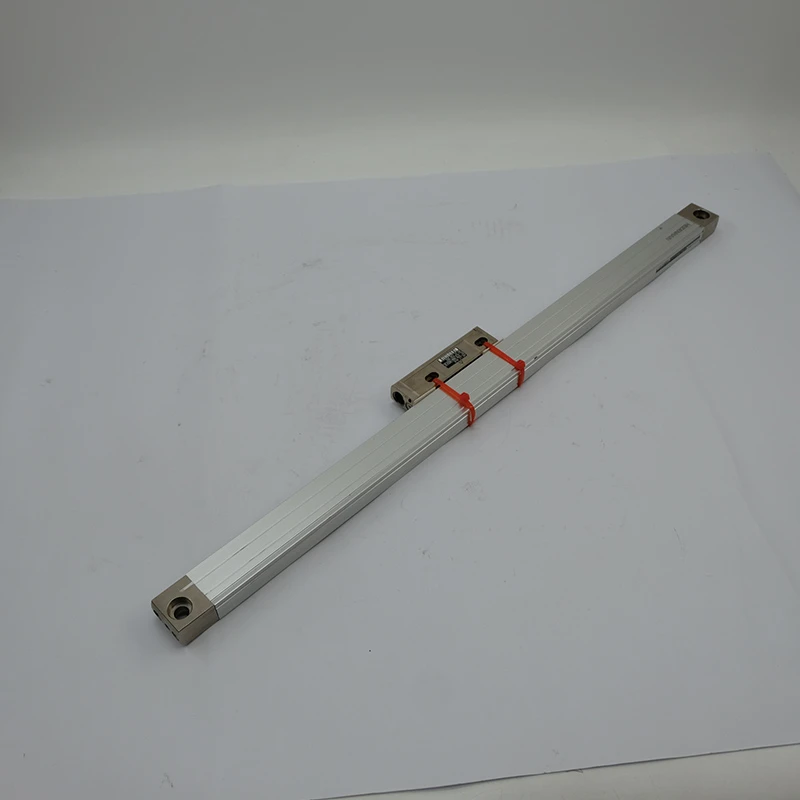

557649-09

Марка: Хайденхайн

Размер: 66*8*10 см

Вес: 0,72 кг

ЛК 483

Абсолютный герметичный линейный энкодер с малым поперечным сечением

Технические данные

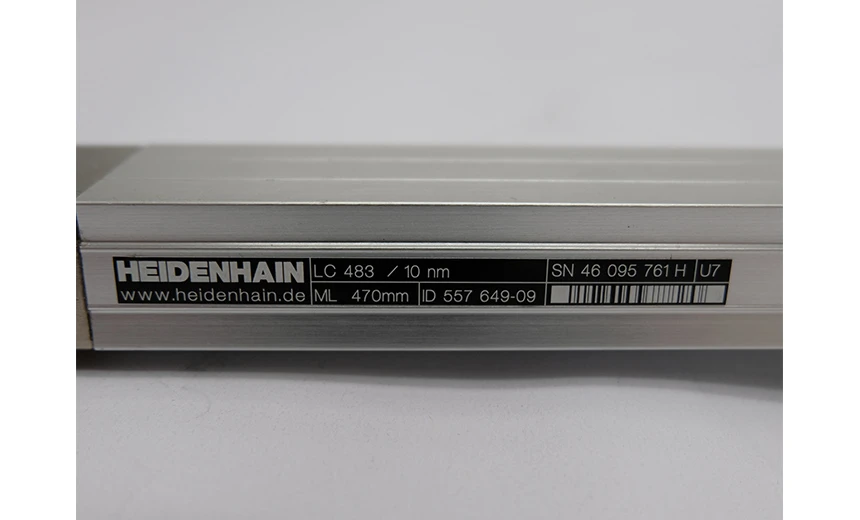

Идентичный номер: 557649-09

Длина измерения: 470 мм

Общая длина: ML 138 мм

Степень точности: ± 5,0 мкм

Период решетки: 20,000 мкм

Шаг измерения: 10 нм

Тип крепления: лонжерон для крепления концевого блока

Выходной сигнал: сигналы синусоидального напряжения (1 В пп)

Выходной код: двоичный

Интерфейс данных: EnDat02 Синхронный последовательный EnDat 2,2 с инкрементными сигналами

Электропитание: 3,6 В .. 5,25 В

Электрическое подключение: фланцевая розетка, вилка, 14 контактов

Особые характеристики, линейный энкодер: нет

557649-09 от Heidenhain-это абсолютный линейный энкодер со сложной конструкцией и небольшим поперечным сечением, который предлагает следующие функции:

1. Абсолютный дизайн:

557649-09 использует конструкцию абсолютного энкодера для точного абсолютного измерения положения.

Не зависит от отключения электроэнергии или перезапуска и может быть быстро восстановлен в предыдущее положение без сброса, что повышает стабильность и надежность системы.

2. Небольшое поперечное сечение:

Экодер имеет небольшую конструкцию поперечного сечения для приложений с ограниченным пространством.

Компактный размер позволяет легко установить в механическую конструкцию, улучшая общую производительность системы.

3. Измерение высокой точности:

Благодаря высокоточным возможностям измерения положение можно точно измерить, чтобы обеспечить стабильность и точность системы.

Может соответствовать различным сценариям применения, требующим высокой точности измерения положения.

4. Герметичная защита:

Герметичная конструкция с хорошей пыленепроницаемостью и водонепроницаемостью, подходит для суровых условий труда.

Внутренние прецизионные компоненты эффективно защищены для продления срока службы энкодера.

5. Широко используется:

557649-09 широко используется в различных системах линейного движения, таких как станки с ЧПУ, автоматические производственные линии и другие области.

Имеет широкий спектр применения в промышленной автоматизации, где положение линейных осей движения необходимо точно измерять и контролировать.

Основываясь на вышеуказанных характеристиках, абсолютный линейный энкодер 557649-09 от Heidham представляет собой высокопроизводительный энкодер с точностью, надежностью, малым сечением и широким диапазоном применения, который может удовлетворить потребности измерения и управления линейным положением в различных системах промышленной автоматизации.

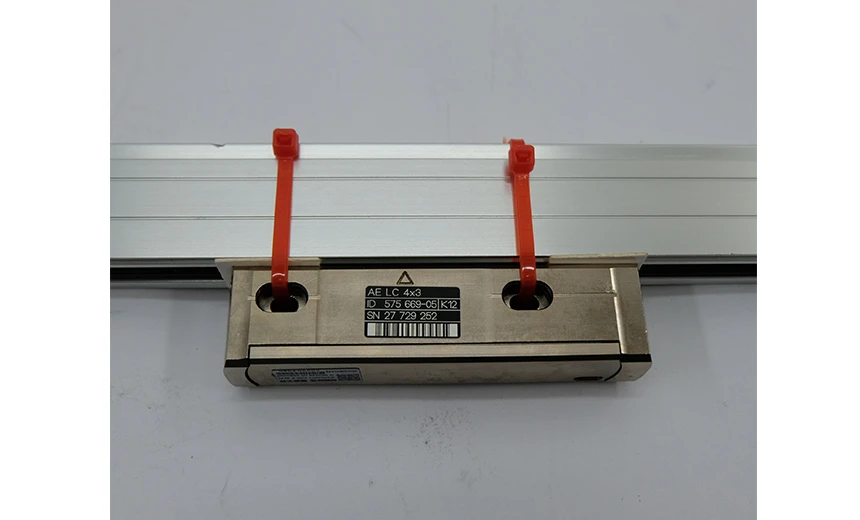

Подробная информация о 557649-09
