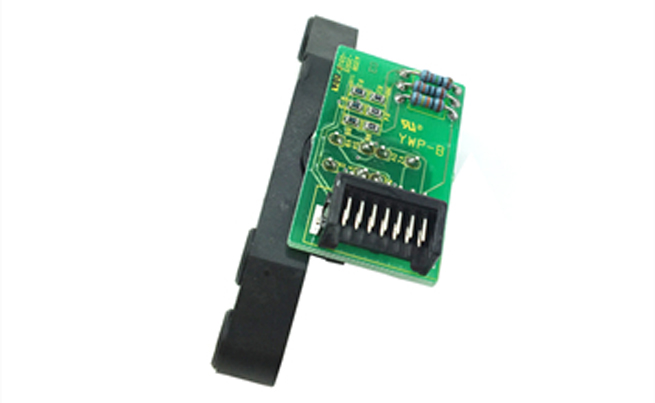

Шпиндель энкодера является одной из частей многих современных станков с ЧПУ. Он в основном используется для измерения скорости вращения главного вала и устанавливается на главный вал для обнаружения компонентов. Когда энкодер шпинделя используется при нарезании резьбы на токарном станке с ЧПУ, он использует свой импульс синхронизации в качестве управляющего сигнала точки подачи токарного инструмента и точки отступления инструмента, чтобы гарантировать, что токарная резьба не будет застегиваться без разбора. Сегодня мы будем говорить о продукте шпинделя энкодера.
Обычно прибор кодировщика шпинделя принимает светоэлектрический генератор ИМПа ульс синхронизированный с шпинделем, и передает 1:1 синхронно через шестерню на промежуточном валу. Нет прямой механической связи между вращением шпинделя токарного станка с ЧПУ и движением подачи. Для того, чтобы обработать резьбу, требуется, чтобы количество импульсов данного серводвигателя и скорость вращения шпинделя должны иметь соответствующее соотношение. Генератор импульсов шпинделя влияет на связь между вращением шпинделя и движением подачи.
Обычно при выборе компонента энкодера шпинделя следует обратить внимание на три параметра.
1. Механические установочные размеры, включая стопор для позиционирования, диаметр вала, положение монтажного отверстия, метод выхода кабеля, объем монтажного пространства и соответствие уровня защиты рабочей среды требованиям.
2. Разрешение, то есть, когда энкодер работает, соответствует ли количество импульсов, выходных на оборот, требованиям к конструкции и точности использования.
3. Электрический интерфейс. Методы вывода энкодера обычно включают двухтактный выход (формат HTL типа F), выход напряжения (E), открытый коллектор (C, общий C-выход трубки типа NPN, C2-выход трубки типа PNP), выход драйвера длинной линии. Его режим вывода должен соответствовать схеме интерфейса его системы управления.
1. Измерение длины или измерение угла, как преобразовать измерение длины механическими средствами. Измеряемый угол в пределах 360 градусов (один круг) или более 360 градусов (несколько кругов)? Производственная работа-это цикл вращения в одном направлении или цикл работы в направлении назад и вперед?
2. Форма установки соединения вала, есть ли тип вала, соединенный гибкой муфтой, или тип соединения втулки вала.
3. Используйте окружающую среду: она включает ли окружающая среда имеет пыль, влагу, вибрацию, удар етк.
1. Выходная и приемная часть подключения.
2. Форма сигнала.
3. Требование разрешения.
4. Требование контроля.
Кроме того, вам нужно обратить внимание на то, что обычная форма устройства абсолютного энкодера составляет 38 мм, 58 мм, 66 мм, 80 мм и 100 мм. Абсолютная точность энкодера включает в себя однооборотную точность и многооборотную точность, которые в сумме составляют общую точность, то есть обычное количество бит, А нормальное число составляет 24 бит, 25 бит, 30 бит, 32 бит и т. д. Абсолютная скорость передачи данных протокола связи кодировщика составляет 4800 ~ 115200 бит/с, обычно это 9600 бит/с, а цикл обновления кодировщика составляет около 1,5 мс. Дополнительный выход энкодера: SSI, 4-20MA, profibus-dp, DEVicenet, параллельный, двоичный код, BESM58, BiSS, ISI,CANopen, Endat, Hiperface и т. Д.
