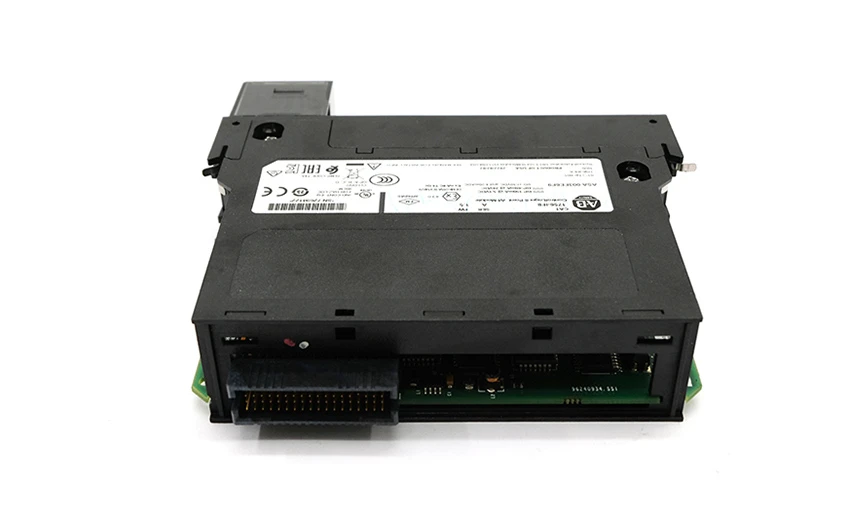

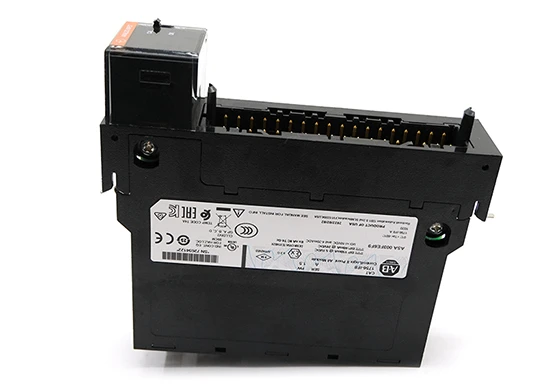

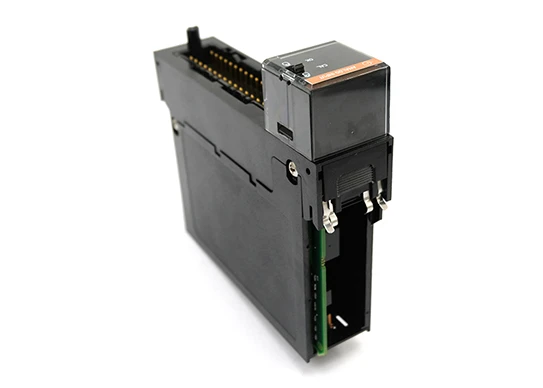

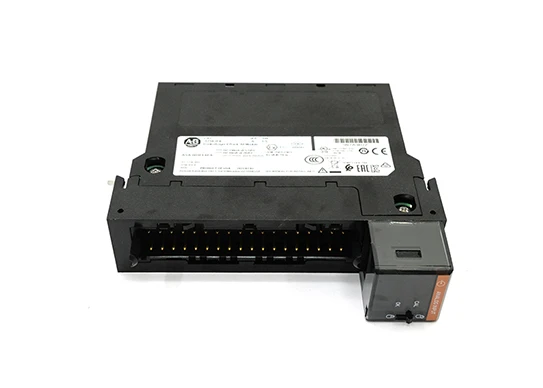

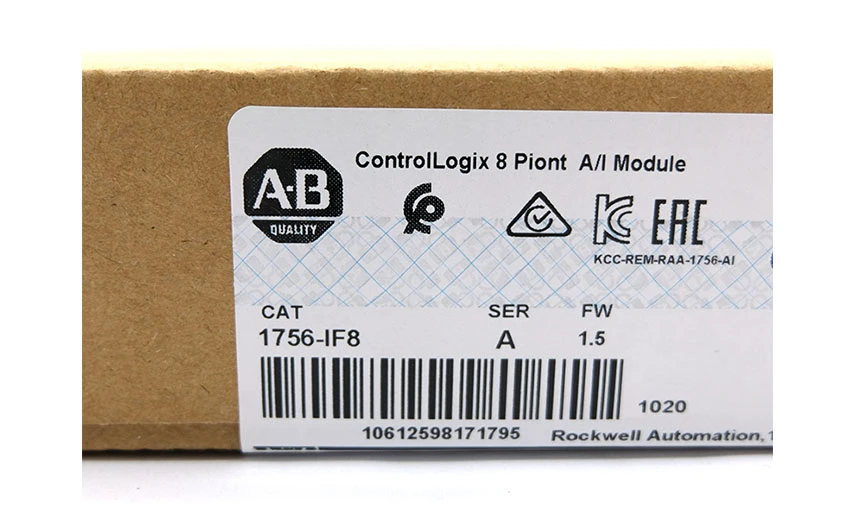

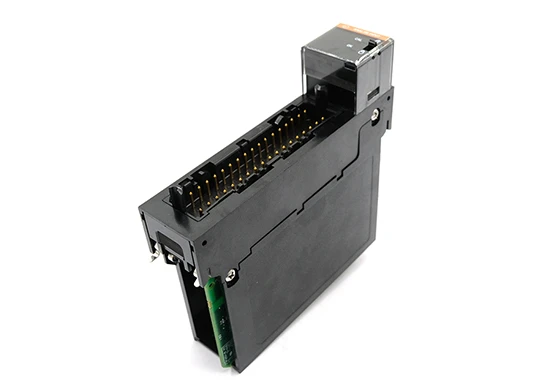

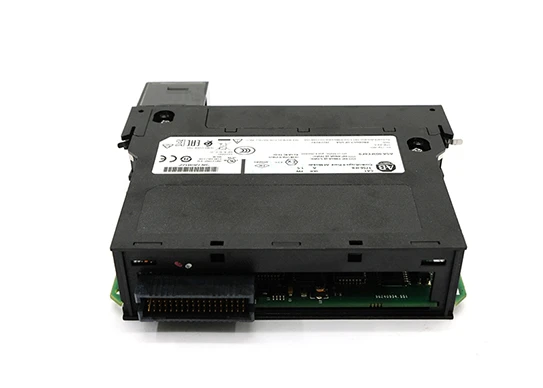

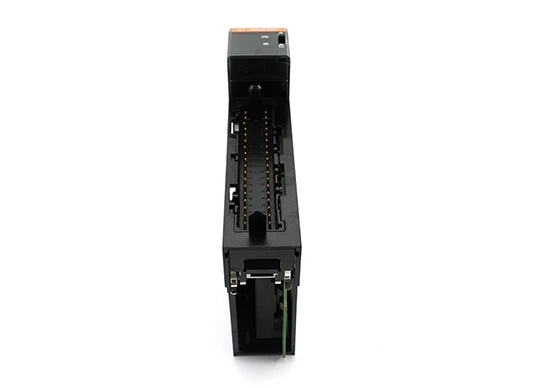

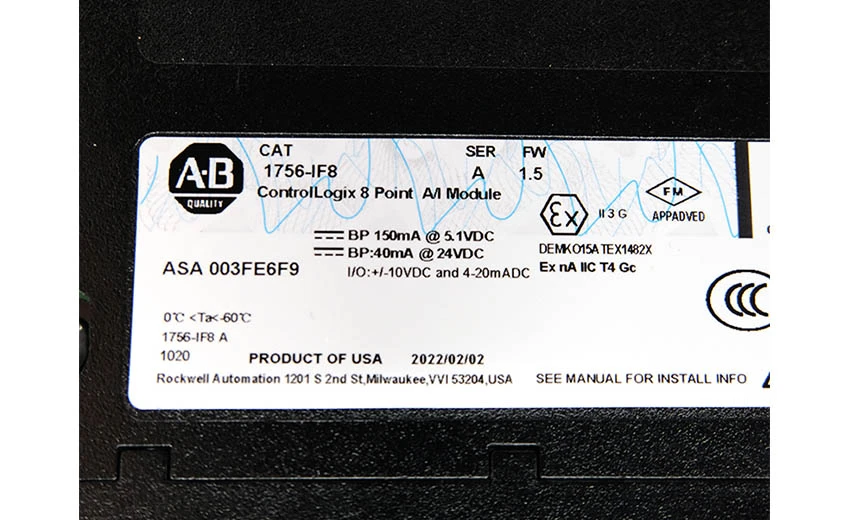

1756-ИФ8

Ален-Брэдли 1756-ИФ8 модуль ввода аналога для семьи (PAC) регулятора автоматизации КонтролЛогикс Программабле. Модуль аналогового ввода имеет восемь (8) входных каналов, которые могут быть настроены для различных входных сигналов, таких как/-10VDC, 0-10VDC и 0-5VDC сигналы напряжения, а также 0-20 мА токовые сигналы. Модуль обычно используется для подключения приборов и устройств, генерирующих аналоговые сигналы, таких как передатчики, датчики, разделители сигналов, изоляторы сигналов, панельные счетчики и другие подобные устройства.

1756-ИФ8 одиночный модуль слота с высоким разрешением преобразования. Его разрешение составляет от 15 до 16 бит. Конкретное разрешение модуля составляет 10,25 В: для/-10 В постоянного тока, 320 В/счетчик (15-битный биполярный знак плюс), 160 В/счетчик (16-битный); Для 0-10В постоянного тока, 80/В (16 бит); Для 0-5В постоянного тока и 0... 20,5 мА: для сигналов 0-20 мА каждый отсчетчик (16 бит) составляет 0,32 А.

Практически нет ограничений на количество установленных экземпляров этого модуля. Большинство контроллеров ControlLogix способны обрабатывать до 4000 аналоговых сигналов ввода/вывода. 1756-IF8 может быть установлен в локальном шасси вдоль контроллера или в распределенной стойке ввода/вывода.

1756-IF8 использует метод преобразования Sigma Delta и сохраняет полученный сигнал в целочисленном режиме (выровненном слева, дополнении 2 s) 32-битном регистре с плавающей запятой IEEE. Он использует съемные патч-платы 1756-TBCH и 1756-TBSH (RTB) с определяемым пользователем механическим нажатием.
