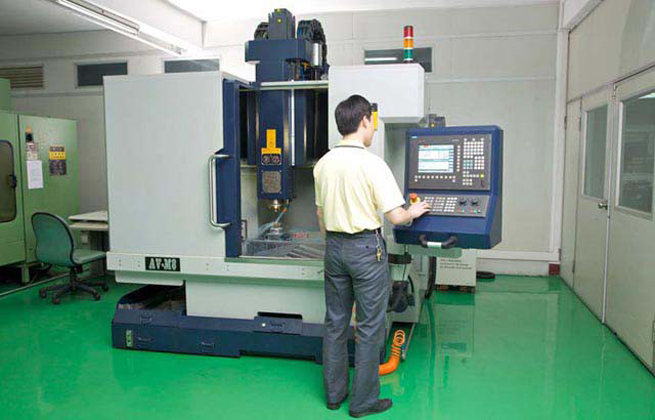

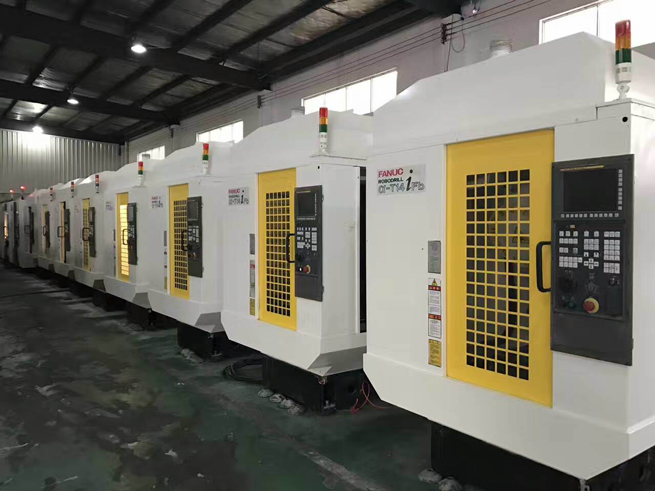

Основной состав станка с ЧПУ включает в себя несущую программу обработки, устройство ЧПУ, устройство сервопривода, основной корпус станка и другие вспомогательные устройства. Ниже кратко излагаются основные принципы работы каждого компонента.
Когда станок с ЧПУ работает, работникам не нужно напрямую управлять станком. Чтобы управлять станком с ЧПУ, необходимо составить программу обработки. Программа обработки детали включает в себя траекторию относительного движения инструмента и заготовки на станке, параметры процесса (количество подачи, скорость шпинделя и т. Д.) И вспомогательное движение. Программа обработки деталей хранится на носителе программы с определенным форматом и кодом, таким как перфорированная бумажная лента, кассета, дискета и т. Д., И информация о программе вводится в блок ЧПУ через устройство ввода станка с ЧПУ.
Устройство числового управления является ядром станка с числовым программным управлением. Все современные устройства числового управления имеют форму ЧПУ (компьютерное числовое управление). Этот вид устройства с ЧПУ обычно использует несколько микропроцессоров для реализации функций числового управления в виде запрограммированного программного обеспечения, поэтому его также называют Software NC (Software NC). Система ЧПУ представляет собой систему управления положением, которая интерполирует идеальную траекторию движения в соответствии с входными данными, а затем выводит ее на компонент исполнения для обработки необходимых деталей. Поэтому устройство числового управления в основном состоит из трех основных частей: ввода, обработки и вывода. И все эти задачи разумно организованы компьютерной системной программой, так что вся система работает скоординированным образом.
Введите инструкции числового управления в устройство числового управления, и существуют различные устройства ввода в соответствии с различными несущими программы. В основном это клавиатурный вход, дисковый вход, вход прямой связи системы CAD/CAM и вход DNC (прямое числовое управление), подключенный к компьютеру более высокого уровня. Есть еще много систем, которые все еще сохраняют форму ввода бумажной ленты фотоэлектрических считывателей.
(1) Метод ввода бумажной ленты. Программа детали может быть прочитана с помощью фотоэлектрического считывателя бумажной ленты для непосредственного управления движением станка, или содержимое бумажной ленты можно прочитать в память, а программа детали, хранящаяся в памяти, может использоваться для управления движением станка.
(2) Режим ручного ввода данных MDI. Оператор может использовать клавиатуру на панели управления для ввода инструкций программы обработки, которая подходит для относительно коротких программ. В состоянии редактирования устройства управления (EDIT) используйте программное обеспечение для ввода программы обработки и сохранения ее в памяти устройства управления. Этот метод ввода может повторно использовать программу. Этот метод обычно используется для ручного программирования. На числовом управляющем устройстве с функцией разговорного программирования, вы можете выбрать различные меню согласно вопросам подсказанным на дисплее, использовать метод человеко-машинного диалога, и иньпут уместные номера размера для того чтобы автоматически произвести программу обработки.
(3) Принять метод прямого числового управления DNC. Сохраните программу детали на компьютере верхнего уровня, и система ЧПУ получит последующие программные сегменты от компьютера во время обработки. Метод DNC в основном используется при использовании программного обеспечения CAD/CAM для проектирования сложных деталей и непосредственного создания программ деталей.
Устройство ввода передает обрабатывающую информацию на блок ЧПУ и компилирует ее в информацию, которая может быть распознана компьютером. После того, как часть обработки информации сохраняет и обрабатывает ее шаг за шагом в соответствии с правилами программы управления, блок вывода отправляет команды положения и скорости на сервосистему и основную часть управления движением. Входные данные системы ЧПУ включают в себя: информацию о контуре детали (начальная точка, конечная точка, прямая линия, дуга и т. Д.), Скорость обработки и другую вспомогательную информацию обработки (такую как смена инструмента, изменение скорости, переключатель охлаждающей жидкости и т. Д.). Целью обработки данных является завершение работы по подготовке вставки перед операцией дополнения. Программа обработки данных также включает радиус инструмента coMpensation, расчет скорости и обработка вспомогательных функций.
Устройство вывода подключено к сервомеханизму. Устройство вывода принимает выходной импульс арифметического блока в соответствии с командой контроллера и отправляет его в систему сервоуправления каждой координаты. После усиления мощности сервосистема управляется для управления станком для перемещения по мере необходимости.

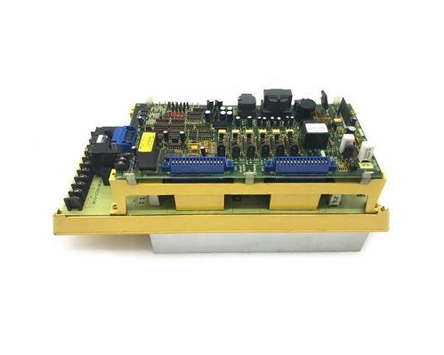

В целом, эта статья вводит принцип работы станков с ЧПУ. Если вы заинтересованы в станках с ЧПУ и получить дополнительную информацию, вы можете проконсультироваться с Ouke. Оуке профессиональный изготовитель специализируя в моторе сервопривода Фанук, приводе сервопривода Сименса, моторе сервопривода Мицубиси, приводе сервопривода Фанук, кодировщике мотора сервопривода Фанук, монтажных платах Фанук, и так далее.
