Знаете ли вы, как работают печатные платы?

Печатные платы очень важны в нашей жизни. Во многих отраслях промышленности можно увидеть применение печатных плат. Но знаете ли вы принцип работы плат управления цепями? Он будет подробно представлен ниже.

Типы печатных плат

Если печатная плата разделена по количеству слоев, ее можно разделить на три категории. Это одноплатные, двухсторонние и многослойные печатные платы.

Одиночная доска

На самой основной печатной плате детали сосредоточены с одной стороны, а провода-с другой. Поскольку провода появляются только на одной стороне, этот вид печатной платы называется односторонней печатной платой. Одноплатный, как правило, прост в изготовлении и имеет низкую стоимость, но недостатком является то, что он не может быть применен к слишком сложным продуктам.

Двусторонняя доска.

Двусторонняя доска является продолжением одной панели. Когда однослойная проводка не может удовлетворить потребности электронных продуктов, следует использовать двустороннюю плату. Обе стороны имеют медные провода, а линии между двумя слоями могут быть соединены через перепады для формирования требуемого сетевого подключения.

Многослойная печатная плата

Многослойная печатная плата относится к печатной плате с более чем тремя слоями слоев проводящего рисунка и изоляционных материалов между ними, а проводящие узоры между ними взаимосвязаны по мере необходимости. Многослойная печатная плата является продуктом развития электронных информационных технологий в направлении высокой скорости, многофункциональности, большой емкости, небольшого объема, тонкости и легкости. Если печатная плата разделена в соответствии с ее характеристиками, она делится на FPC, PCB и FPCB.

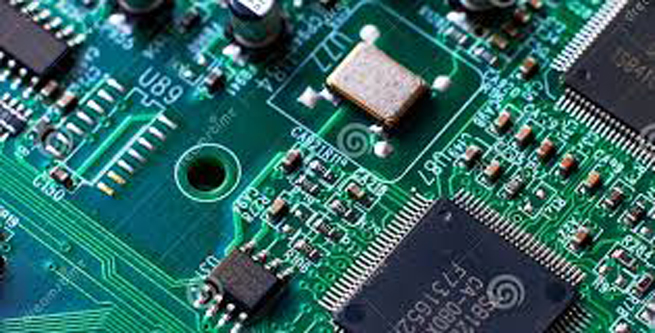

Применение печатных плат

Изоляционный материал на основе платы используется для изоляции проводящего слоя поверхностной медной фольги, так что ток течет в различных компонентах по заранее разработанному маршруту для выполнения таких функций, как работа, усиление, затухание, модуляция, демодуляция и кодирование.

На самой основной печатной плате детали сосредоточены с одной стороны, а провода-с другой. Поскольку провода появляются только на одной стороне, этот вид печатной платы называется одной панелью. Для многослойных плат несколько слоев имеют провода, и между двумя слоями должно быть правильное соединение цепи. Этот вид моста между цепями называется через. Основной процесс проектирования печатной платы можно разделить на следующие четыре этапа:

1. Проектирование схемы

2. Создавайте сетевые отчеты.

3. Дизайн печатной платы

4. Создавайте отчеты о печатных платах.

Почему печатная плата зеленая?

Зеленая часть называется резистивной сваркой, ингредиенты-смола и пигмент, а зеленая часть-зеленый пигмент. Есть также различные другие цвета, которые ничем не отличаются от декоративной краски. Сборочный припой является пастообразным и текучим перед печатью на печатной плате. После того, как он напечатан на печатной плате, его необходимо, наконец, «вылечить», чтобы смола затвердела и затвердела под счет тепла. Назначение паяльной маски-защитить печатную плату от влаги, окисления и пыли. Единственным местом, которое не покрыто паяльной маской, обычно является прокладка, которая используется для пайки паяльной пасты.

В целом, благодаря введению печатной платы, я считаю, что у вас есть определенное понимание некоторой базовой информации о печатной плате. Если вас интересует печатная плата электроники, пожалуйста, не пропустите эту статью. Кроме того, если вы хотите узнать больше информации о автоматических устройствах, таких как серводвигатель Fanuc, сервопривод Siemens, серводвигатель Mitsubishi, сервопривод Fanuc, печатная плата сервоусилителя Fanuc, печатная плата процессора Fanuc, вы можете проконсультироваться с Ouke.
