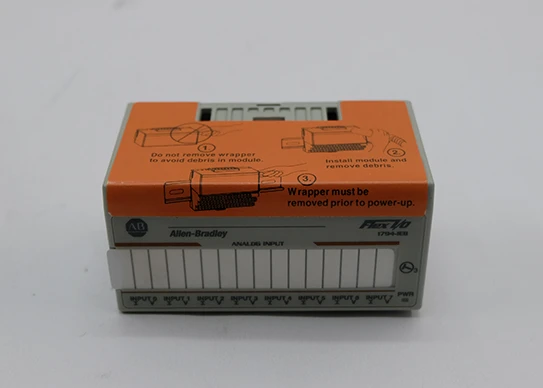

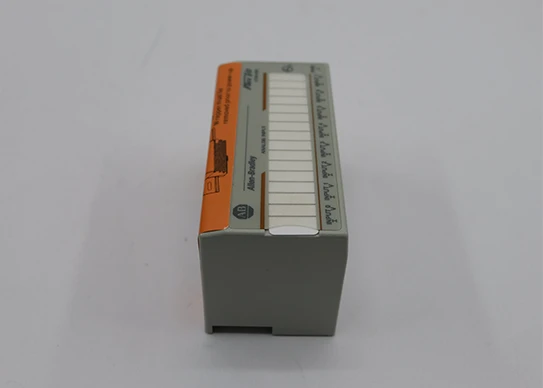

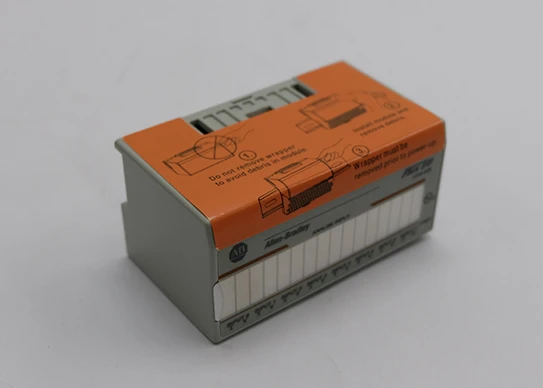

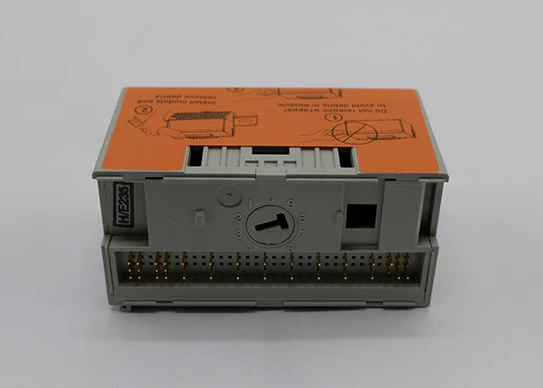

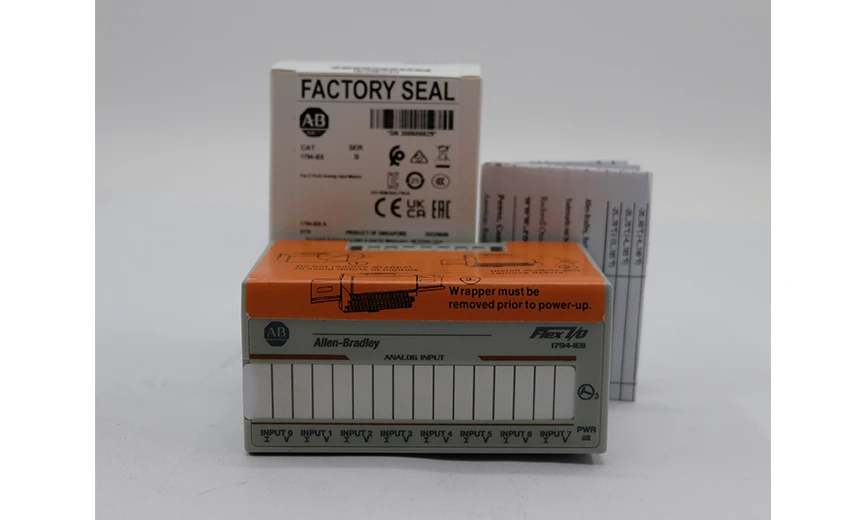

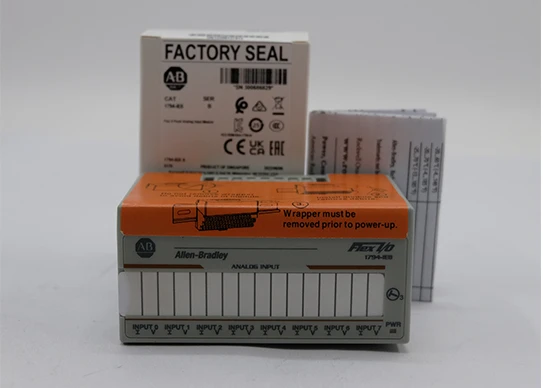

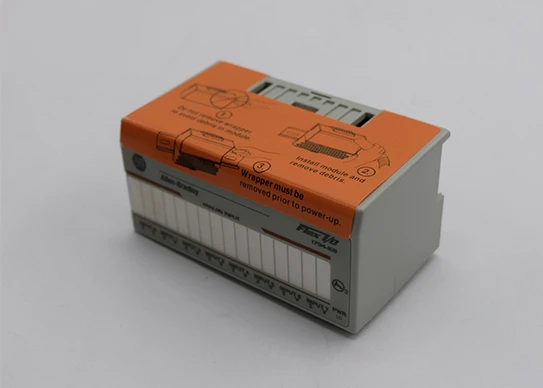

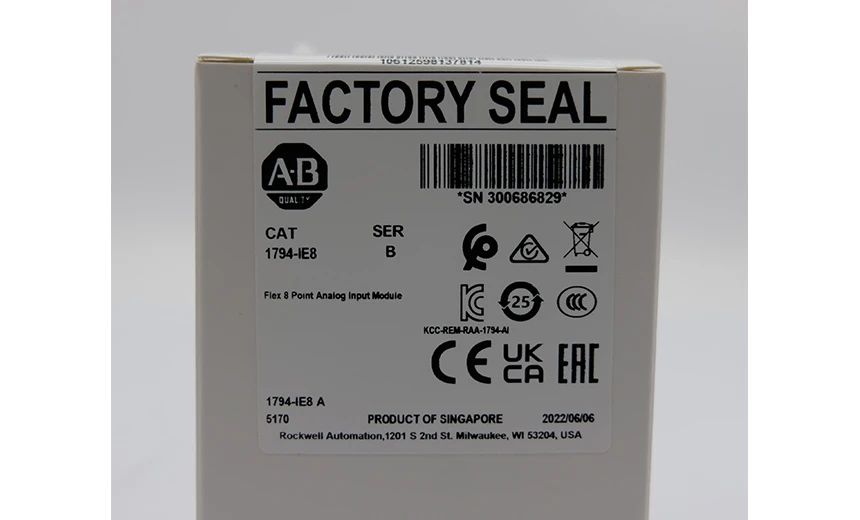

1794-ie8

Марка: AB

Модель: 1794-IE8

Размер: 9,7*5,2*6,3 см

Вес: 0,5 кг

Характеристики продукта: модуль ПЛК

Происхождение: США

Рабочее напряжение: 220 В

Выходная частота: 10 кГц

Сертификация продукции: CCC

О 1794-IE8:

Ален-Брэдли 1794-ИЭ8 компонентный модуль семейства продуктов И/О гибкого трубопровода.

Модуль представляет собой модуль аналогового ввода, который используется с адаптером связи ввода/вывода гибкого трубопровода и терминальной док-станцией для реализации распределенной архитектуры ввода/вывода.

Модуль использует каналы модуля 8 (8) одно-законченные, не-изолированные, потребитель-конфигурируемые способные на получать 0 к 20мА, 4 к 20мА, +/ -10ВДК, и 0 к входным сигналам 10 ВДК. Модуль способен подключать такие приборы, как полевые передатчики, аналоговые индикаторные приборы, регистраторы, контроллеры технологической петли и другие аналоговые приборы, которые генерируют совместимый диапазон сигналов.

Этот модуль ввода/вывода гибкого трубопровода сетноого-аналогов установлен как 12-разрядный знак в униполярном режиме и 11-разрядный плюс знак в биполярном режиме.

Он использует последовательные приблизительные преобразования и сохраняет преобразованные данные в выровненном по EFT 16-битном 2-секундном формате дополнительных данных.

Он имеет коэффициент преобразования 256 секунд по всем каналам с абсолютной точностью 0,20% при полной шкале при 25 ° C,

Дрейф точности напряжения составляет-0,00428% полной шкалы/° C, а входной ток составляет 0,00407% полной шкалы/° C. Этот модуль не требует калибровки.

1794-IE8 требует внешнего ряда напряжения питания 10,5-31.2VDC и номинального напряжения питания 24VDC.

Для этого требуется ток питания 60 мА. Требуется установка и подключение проводки входного сигнала с помощью клеммной базы.

Совместимые терминальные базы: 1794-TB2, 1794-TB3 и 1794-TB3S, 1794-TB3T и 1794-TB3TS. Модули требуют только одного терминального основания.

Этот модуль ввода/вывода Flex совместим с адаптерами связи ввода/вывода Flex, такими как Ethernet, сеть управления, адаптеры удаленного ввода/вывода.

Этот модуль не нужно откалибровать за пределами заводских настроек. Он имеет размеры 3,7x2,1x31,8 дюйма и может быть установлен на DIN-рейку или непосредственно на панель.

Модуль 1794-IE8 можно установить на основание терминала 1794-TB2, 1794-TB3S, 1794-TB3ST, 1794-TB3T или 1794-TB3.

Он также поставляется с индикаторами мощности и состояния и имеет открытый корпус.

Модуль имеет номинальное напряжение 24 вольта постоянного тока и диапазон напряжения питания от 10,5 до 31,2 В постоянного тока, включая пульсации переменного тока 5%.

Модуль совместим с диапазонами аналоговых сигналов тока, такими как 0-20 мА и 4-20 мА, а также диапазонами сигналов напряжения +/-10 В постоянного тока и 0-10 В постоянного тока.

Разрешение по напряжению составляет 2,56 мВ/кнт (однополярный) и 5,13 мВ/кнт (биполярный), а текущее разрешение составляет 5,13 мкА/кнт.

Модуль имеет максимальную перегрузку по напряжению 30 вольт непрерывную и максимальную перегрузку по току 32 мА непрерывных, но только один канал каждое.

Модуль 1794-ИЭ8 имеет максимальный расход энергии 3В и тепловыделение 10,2 БТУ/часа, обоих на 31,2 вольтах ДК.

Он имеет рабочую вибрацию 500 г при частоте от 5 до 10 Гц. Он имеет рабочий шок 30 г и нерабочий шок 50 г.

Модуль работает в температурном диапазоне от-20 до 55 градусов Цельсия, при этом температура его хранения колеблется от-40 до 85 градусов Цельсия.

Модуль 1794-ИЭ8 имеет точность входного сигнала полной шкалы 20,25% и входного напряжения тока на 0 ° к, хотя входное напряжение тока включает увеличение, смещение, повторимость и нелинейные термины ошибки. Шаг отклика клеммы напряжения на 63% составляет 9,4 мс, а тока клеммы составляет 18,2 мс.

Он имеет абсолютную точность 2,25% полной шкалы при 0 градусах Цельсия, дрейф точности 0,00428% полной шкалы на градус Цельсия для клеммы напряжения и 0,00407% полной шкалы для температуры текущей клеммы.

FAQ для 1794-IE8:

1794-IE8 В чем разница между серией A и серией B?

1794-ИЭ8 серия а производит 2 вольта или 4 мам до тех пор пока модуль не будет установлен.

1794-ИЭ8 серия б имеет с положения для таблицы выбора ряда, позволив ей произвести 0В или 0мА.

Кроме того, ряд B имеет восходящий потенциал в прочитаном слове, а ряд A-нет.

Сколько входов имеет этот модуль?

1794-IE8 имеет восемь входов, все несимметричные.

1794-Можно ли монтировать панель IE8?

Да, 1794-IE8 может быть установлен на панели.

Что такое совместимая терминальная база для 1794-IE8?

Совместимые терминальные базы: 1794-TB2, 1794-TB3 и 1794-TB3S, 1794-TB3T и 1794-TB3TS.

1794-Какие типы сигналов и диапазоны поддерживаются IE8?

Модуль поддерживает сигналы 0-20 мА, 4-20 мА, 0-10 В постоянного тока и +/ -10 В постоянного тока.

Какое разрешение аналогового преобразования модуля?

Разрешение модуля установлено как 12 бит в униполярном режиме и 11 бит плюс в биполярном режиме.

Технические примечания 1794-IE8:

Аналоговый модуль высокой плотности ввода-вывода Allen-Bradley 1794-IE8 FlexЕ имеет восемь несимметричных входов, один 5,13? Ток напряжения с разрешением A/CNT и коэффициент преобразования 256 футов.

Он также работает с клеммами входного напряжения/ -10 В и гибким током шины 60 мА.

Подробная информация о 1794-ie8
