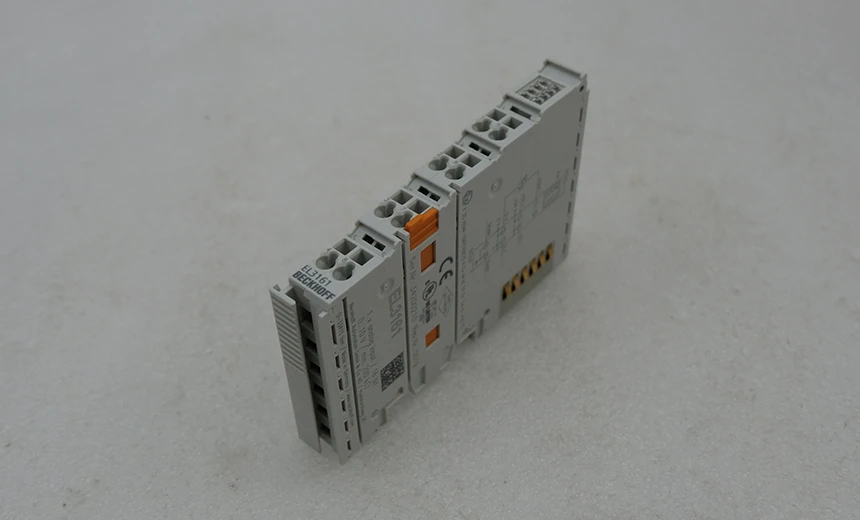

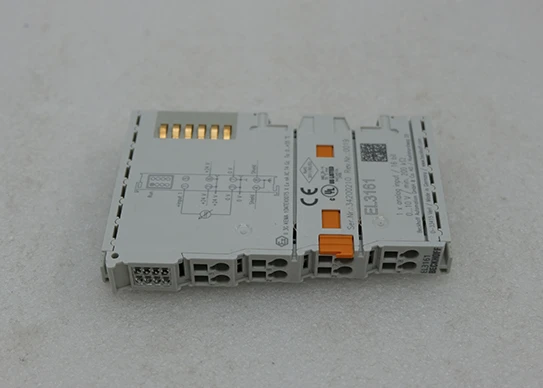

EL3161

Марка: BACKHOFF

Модель: EL3161

Напряжение сигнала: 0... 10 В

Вес: 0,5 кг

Размер упаковки: 7,2*1,8*10 см

Тип товара: Модуль

Происхождение: Германия

Beckhoff EL3161-это высокопроизводительный модуль аналогового ввода EtherCAT, предназначенный для задач сбора аналогового сигнала в системах промышленной автоматизации. Модуль EL3161 имеет аналоговый входной канал, который измеряет аналоговые сигналы в диапазоне от 0 до 10 В и выполняет точное аналого-цифровое преобразование с разрешением 16 бит. Ниже приводится подробное описание модуля EL3161:

Количество входов: 1 (несимметричный), подходит для измерения и приема одного аналогового входного канала.

Источник питания: источник питания E-bus упрощает подключение питания модуля.

Диапазон напряжения сигнала: от 0 до 10 В для соответствия диапазону аналогового сигнала, распространенного в промышленных системах управления.

Распределенные часы: поддержка распределенных часов помогает обеспечить синхронизацию и координацию между различными частями системы.

Внутреннее сопротивление: более 200 кОм для обеспечения высокого импеданса входного сигнала, чтобы избежать влияния на тестируемая цепь.

Предельная частота входного фильтра: 5 кГц, что может эффективно подавлять высокочастотный шум и улучшать стабильность и точность сигнала.

Прочность изоляции: до 30 В, с хорошими электрическими изоляционными характеристиками, защищает систему от внешних помех и поражения электрическим током.

Время преобразования: около 35 мкс для быстрого преобразования и сбора аналогового сигнала.

Разрешение: 16 бит (включая символы) для обеспечения высокоточного измерения аналогового сигнала.

Погрешность измерения: < ± 0,3% (полная шкала), чтобы обеспечить высокую точность измерения и надежность модуля.

Электрическая изоляция: 500 В (напряжение E-bus/сигнала), обеспечивает хорошие характеристики электрической изоляции для обеспечения стабильности и безопасности системы.

Особенности: Стандартная и компактная визуализация процессов, активированные фильтры FIR/IIR и функции контроля ограничений для удовлетворения потребностей различных сценариев применения.

Температура эксплуатации/хранения: от-25 ° C до + 60 ° C/от-40 ° C до + 85 ° C, подходит для использования в различных промышленных средах.

Вес: около 60 г, легкий и компактный, простой в установке и проводной.

Относительная влажность: 95%, без конденсации, подходит для различных условий влажности.

Сопротивление вибрации/сопротивление удара: в линии с стандартом ЭН 60068-2-6/ЭН 60068-2-27, с хорошими механическими свойствами.

Анти -- электромагнитные помехи/анти -- электромагнитное излучение представление: в соответствии с ЭН 61000-6-2/ЭН 61000-6-4 стандартов, для обеспечения стабильности и надежности модуля в электромагнитной окружающей среде.

Уровень защиты/положение установки: IP20/переменная, подходит для различных условий установки и требований.

Сертификация/маркировка: CE, UL, ATEX, IECEx, в соответствии с международными стандартами и требованиями сертификации.

Съемный кабель: применим ко всем терминальным модулям ESxxx, вы можете гибко подключаться и подключаться к сети с другими устройствами.

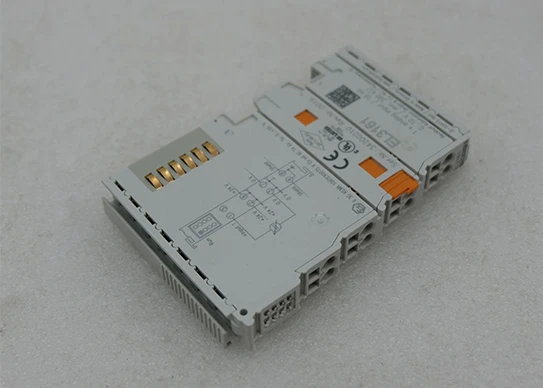

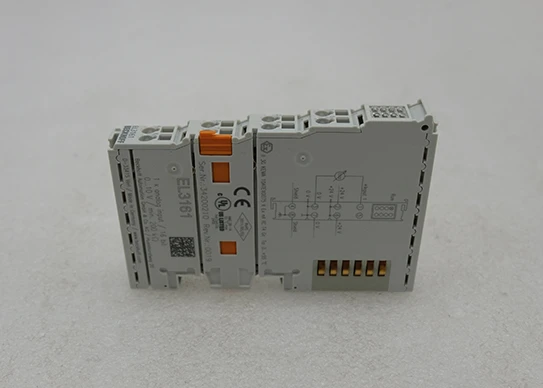

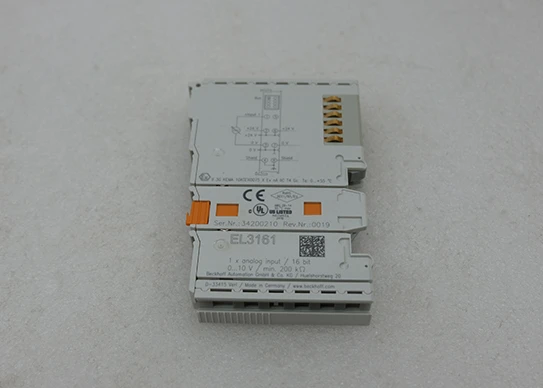

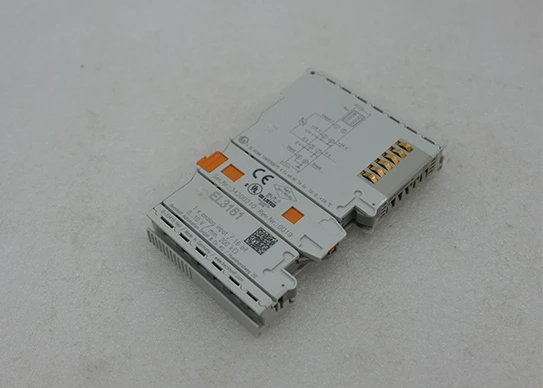

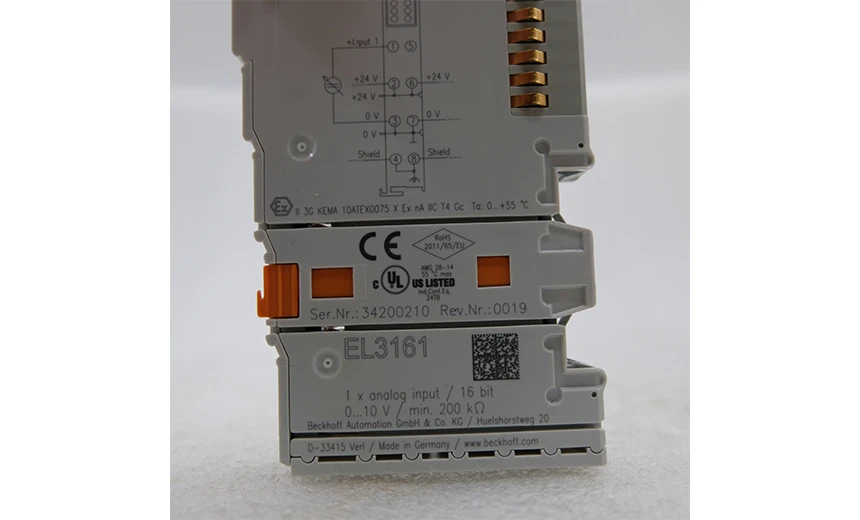

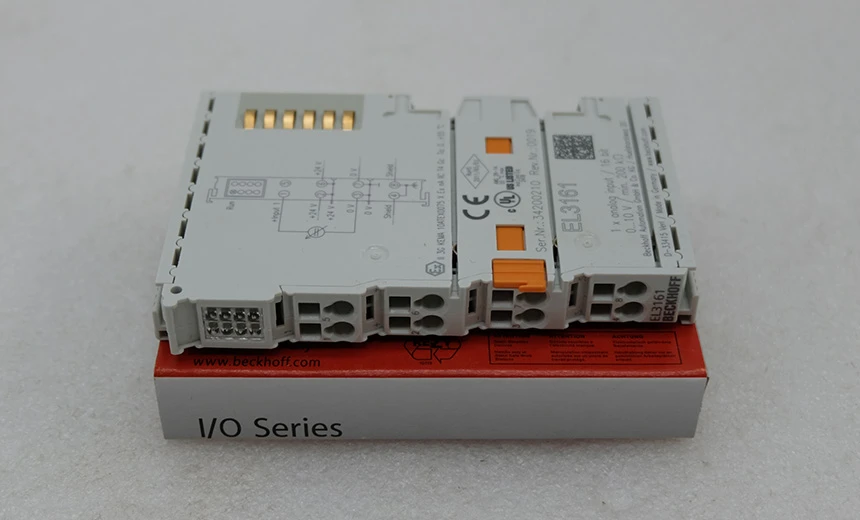

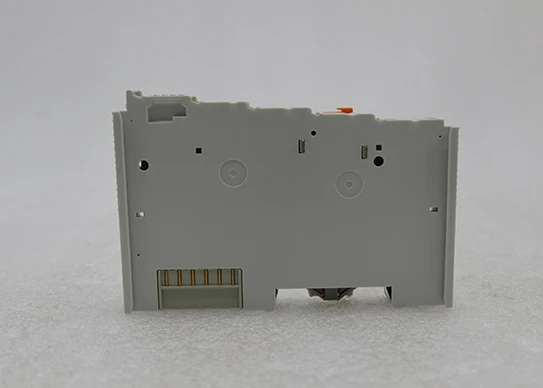

Модуль EL3161 оснащен компактным корпусом клеммной колодки со светодиодным индикатором сигнала размером 12 мм x 100 мм x 68 мм и закреплен на 35-мм DIN-рейке защелкой в соответствии с EN 60715 для легкой и надежной установки. Он также имеет съемную конструкцию проводки, которая поддерживает различные площади поперечного сечения проводов и типы соединений для различных нужд проводки.

В целом, модуль Beckhoff EL3161-это мощный и стабильный модуль аналогового ввода с широким спектром применений, который может использоваться в задачах измерения и сбора аналогового сигнала в системах промышленной автоматизации.

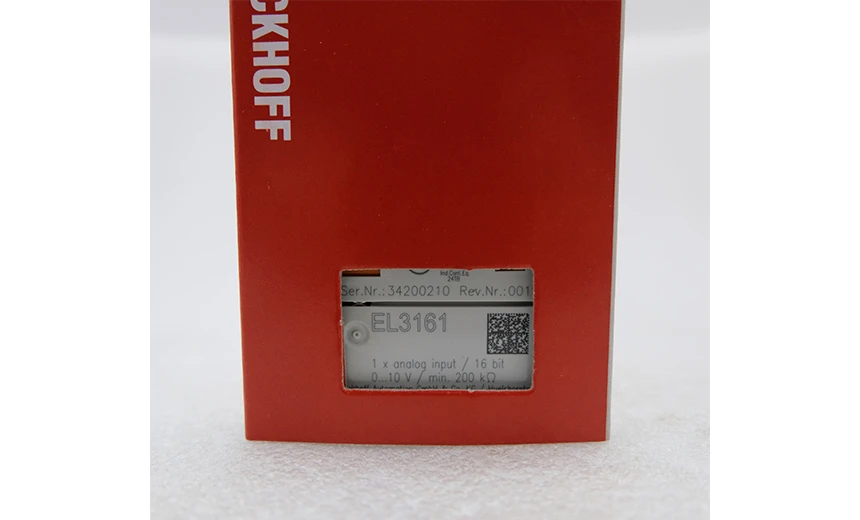

Подробная информация о EL3161
