1769-ОВ8

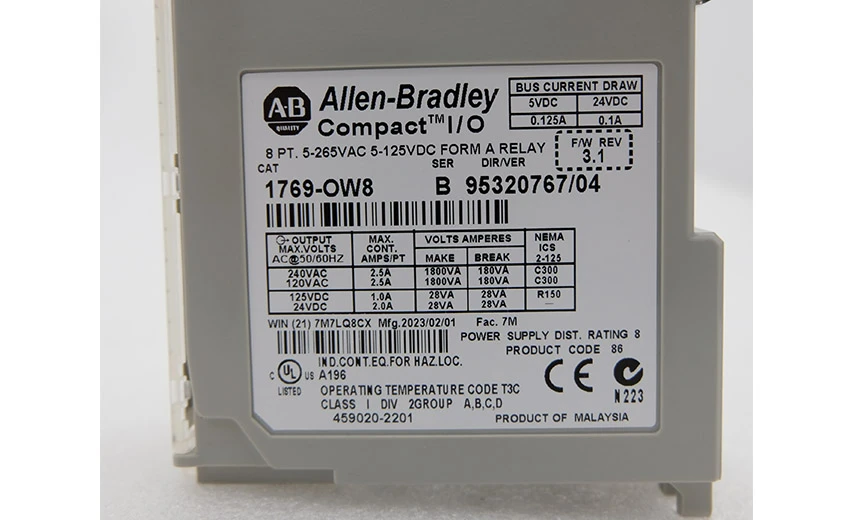

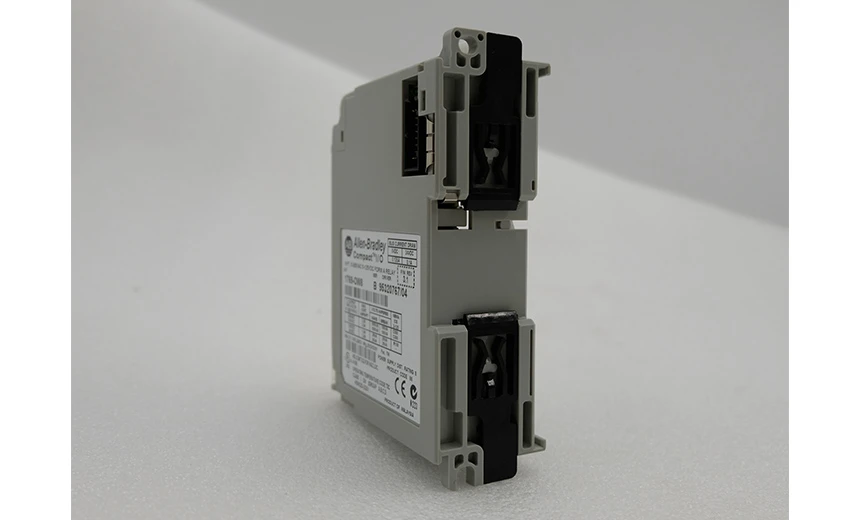

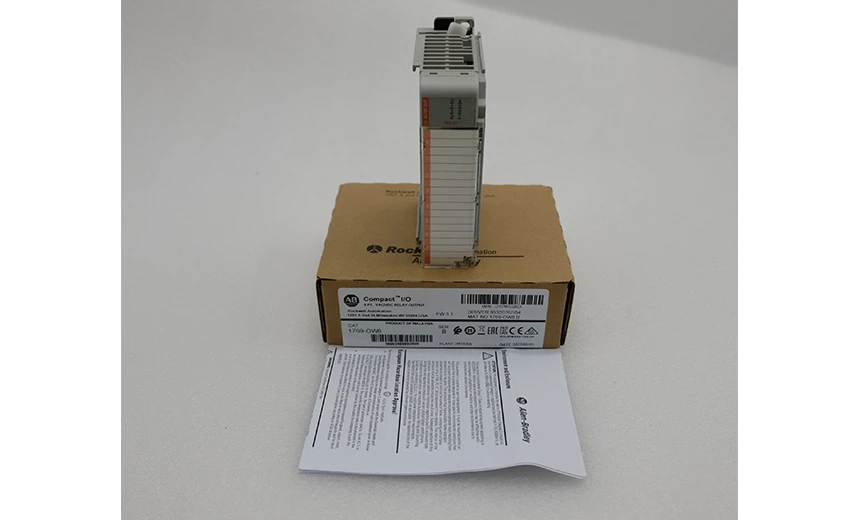

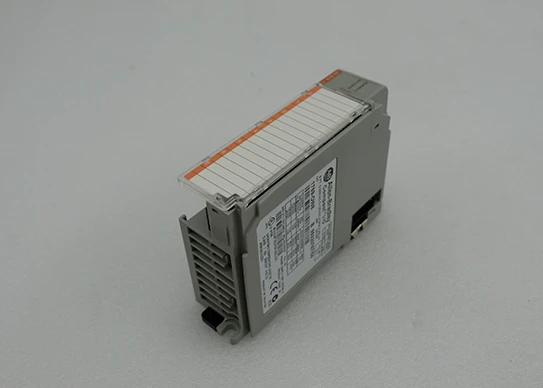

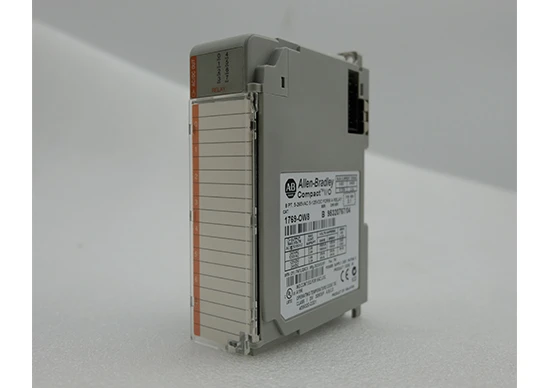

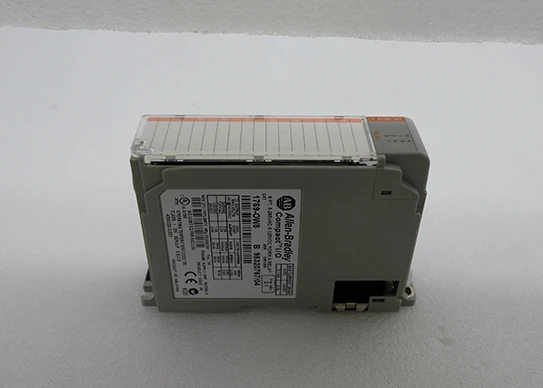

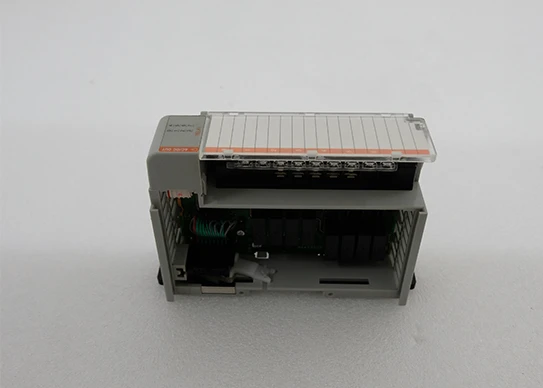

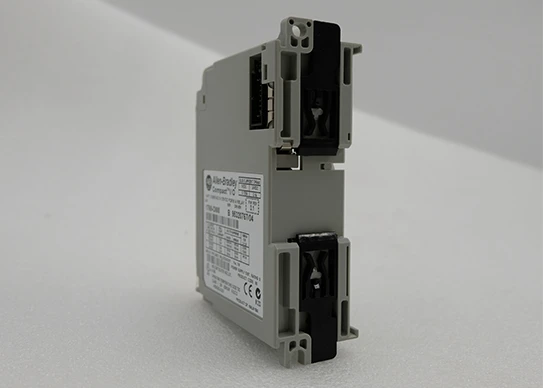

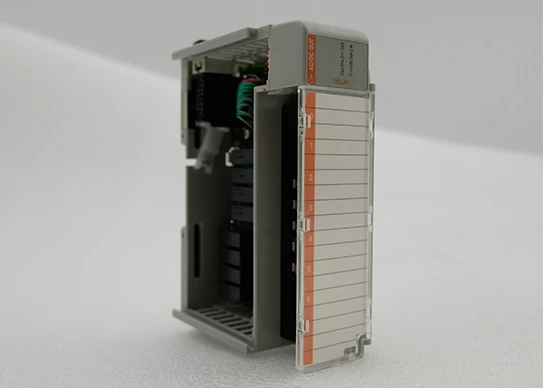

Водитель Ален-Брэдли 1769-ОВ8 компактный модуль контакта реле ДК/АК. Он относится к семейству модулей 1769 Compact I/O и может использоваться с контроллером Allen-Bradley CompactLogix, контроллером MicroLogix 1500 для расширения ввода/вывода. Адаптер 1769-ADN DeviceNet используется с адаптером Ethernet 1769-AENTR. Если библиотека модулей ввода/вывода 1769 используется в системах, отличных от системы MicroLogix 1500, им требуется отдельный источник питания. 1769-OW8 сертифицирован CE и c-UL. 1769-OW8 имеет восемь нормально открытых выходов. Рабочее напряжение колеблется от 5 до 265 вольт переменного тока и от 5 до 125 вольт постоянного тока. Время задержки включения и выключения составляет 10 миллисекунд. Потребление тока модуля составляет 125 мА при 5,1 вольтах постоянного тока и 100 мА при 24 вольтах постоянного тока. Максимальное тепловыделение модуля может достигать 2,83 Вт.

Водители 1769-ОВ8 имеют различные оценки контакта на различных оценках напряжения тока. При напряжении от 120 до 240 вольт переменного тока модуль рассчитан на большой постоянный ток 2,5 ампера. Когда напряжение постоянного тока составляет 125 вольт, большая номинальная мощность непрерывного тока составляет 1,0 А; Когда напряжение постоянного тока составляет 24 вольта, большая номинальная мощность непрерывного тока составляет 2,0 ампера. Тип провода порекомендованный для окончаний модуля провод расклассифицированный медью 90 ° к. Клеммы и винты рассчитаны на 0,68 Нм и 0,46 Нм соответственно. 1769-OW8 имеет приблизительный вес 280 грамм. Размер модулей 118x35x87 мм. Модуль занимает одно гнездо в корпусе. Модули силы совместимые с 1769-ОВ8 модули Ален-Брэдли 1769-ПБ4, 1769-ПА2, 1769-ПБ2, и 1769-ПБ4.

Подробная информация о 1769-ОВ8
