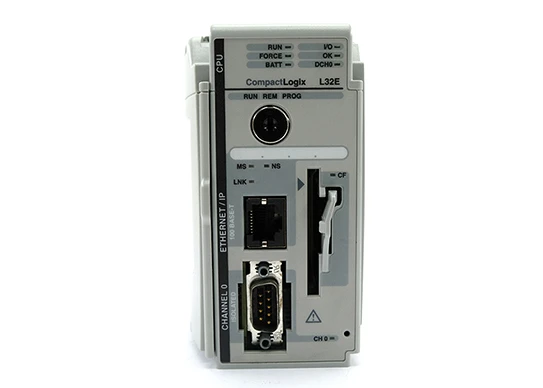

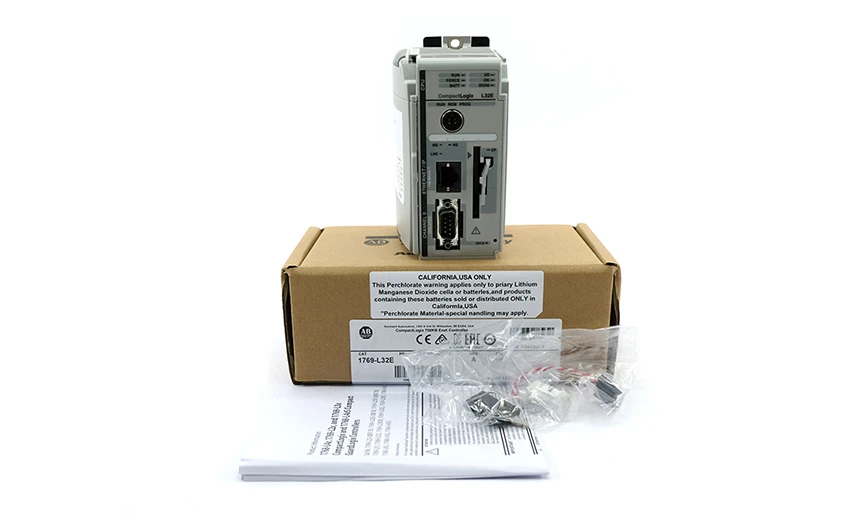

1769-L32E

Марка: AB

Номер модели 1769-L32E

Серия: Модуль ПЛК-серия 1769

Напряжение: 24V

Размер: 20*11*7,5 см

Вес: 0,5 кг

Потребляемая мощность: 3 Вт

Выходная частота: 50 кГц

О 1769-L32E

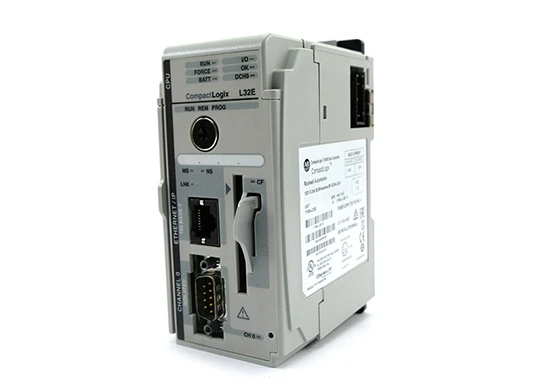

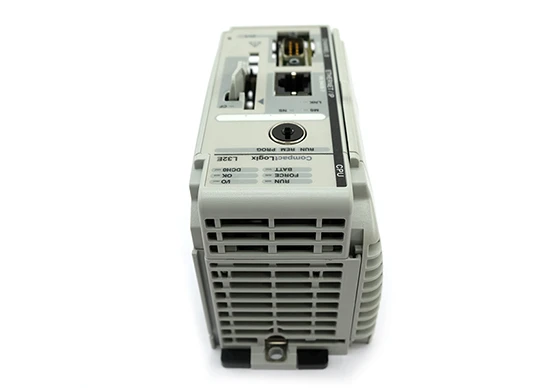

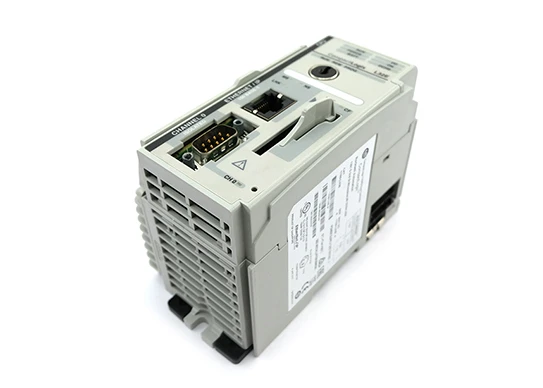

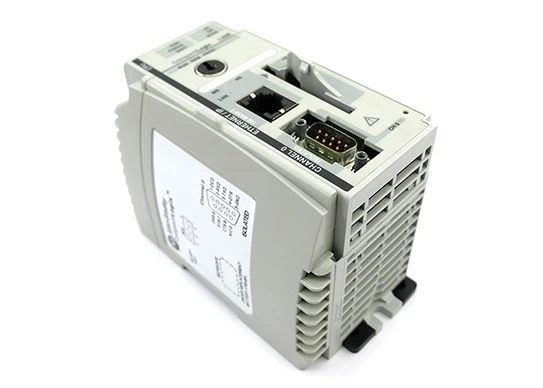

Модульный контроллер CompactLogix с номером детали 1769-L32E-это программируемый контроллер автоматизации (PAC) производства Allen-Bradley. Контроллер обычно используется в системах управления станками и средними процессами. Контроллер объединяет один (1) порт RS232 и один (1) порт связи Ethernet.

Конфигурация интерфейса RS232 по умолчанию-полнодуплексный DF1, 19,2 Кбит/с, без четности, адрес станции 0, без квитирования, обнаружение ошибок BCC, автоматическое обнаружение встроенного ответа, 8 бит данных и 1 стоповый бит. Эта конфигурация по умолчанию может быть настроена вручную для установления начальной связи с устройством. Если используется с RSLinx, вы можете использовать автоконфигурацию для автоматического определения параметров связи. Порт RS232 также может быть сконфигурирован как интерфейс протокола ASCII для подключения инструментов штрих-кода, обычно используемых в производственных процессах.

Связь Ethernet требует начальной настройки, которую можно загрузить через интерфейс BOOTP-DHCP или RS232. Когда BOOTP-DHCP используется, требуется кабель Ethernet для подключения контроллера к хосту BOOTP.

Контроллер Allen-Bradley 1769-L32E Compact Logix поставляется в уникально компактном и экономном корпусе. Он объединяет один (1) EtherNet и один (1) последовательный порт связи. Он может быть подключен к устройству через кабель 1747-CP3 или 1756-CP3 или кабель Ethernet. Он имеет 750 КБ встроенной пользовательской памяти и может быть расширен с помощью карты CompactFlash с номером детали 1784-CF128.

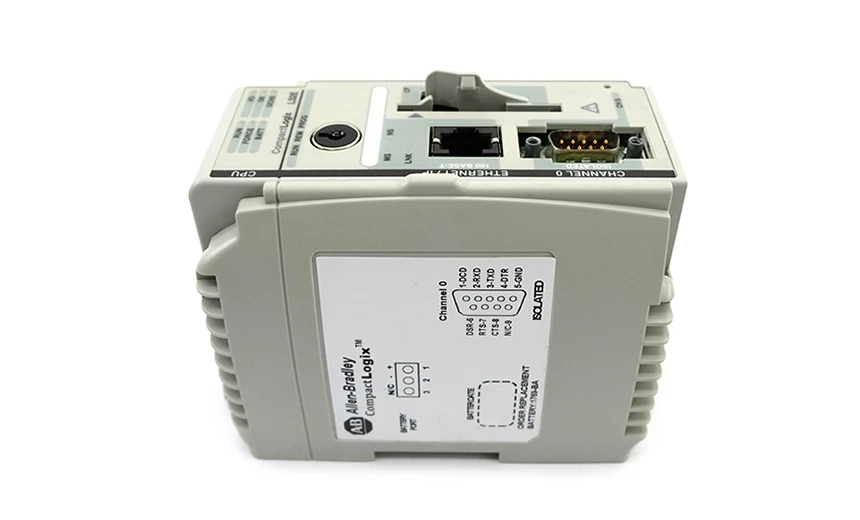

1769-L32E поставляется со сменной батареей и номером детали 1769-BA. Контроллер поддерживает установку до 16 компактных модулей ввода/вывода, и до 3 групп ввода/вывода могут быть подключены с помощью 2 расширительных кабелей. 1769-L32E имеет потребление постоянного тока (5 вольт) 850 мА и охлаждающую мощность до 6,5 Вт. 1769-Л32Э можно легко установить с установкой ДИН или монтажом панели. Монтаж DIN имеет рейтинг рабочего удара 30G и рейтинг нерабочего удара 50G, в то время как монтаж на панели имеет рейтинг удара в рабочем режиме 30G и рейтинг удара в нерабочем режиме 50G.

Контроллер 1769-L32E имеет рейтинг вибрации 5G в рабочем режиме. Он может выдерживать монтажные крутящие силы от 1,1 до 1,8 Н-м. 1769-Л32Э имеет температурный диапазон рабочей температуры 0 до 60 градус цельсий (32 до 140 градусов по Фаренгейту), температурный диапазон хранения-40 до 85 градус цельсий (-40 до 185 градусов по Фаренгейту), и не-конденсируя ряд относительной влажности 0 до 95%. Контроллер Logix имеет рейтинг сертифицированных выбросов группы 1 (CISPA11) и имеет уникальный открытый корпус. Рекомендуются многожильные провода от 22 до 16 AWG, в то время как сплошные провода должны быть рассчитаны от 22 до 14 AWG. Модуль весит около 2 фунтов при отправке и измеряет 8x8x5 дюймов.

Серия CompactLogix 1769 служит платформой для миграции старых серий ПЛК Allen Bradley, PLC5 и SLC500. Разнообразие продуктов CompactLogix 1769, включая 1769-L32E, гарантирует сохранение и расширение возможностей предыдущих процессоров.

Процессор 1769-Л32Э может приспособить до 16 (16) компактных модулей И/О. Он также поддерживает масштабирование путем добавления трех (3) библиотек расширения ввода/вывода. Контроллер имеет 750 Кбайт внутренней памяти и может быть подключен к энергонезависимой памяти, установив карту 1784-CF64 или 1784-CF128 CompactFlash. Контроллер использует 1769-BA для резервирования памяти пользователя. Избегайте полной разрядки батареи, так как это может привести к стирание пользовательской памяти (включая пользовательские программы). Использование энергонезависимой памяти предотвращает возникновение таких событий.

1769-L32E Часто задаваемые вопросы:

Совместим ли 1769-L32E с любым аккумулятором?

1769-L32E совместим только с аккумулятором 1769-BA. Использование других батарей (например, 1747-BA) может вызвать проблемы.

Сколько памяти у 1769-L32E?

1769-L32E имеет 750 КБ доступной пользовательской памяти и совместим с картой 1784-CF128 CompactFlash для хранения большего объема памяти.

Какова потребляемая мощность 1769-L32E?

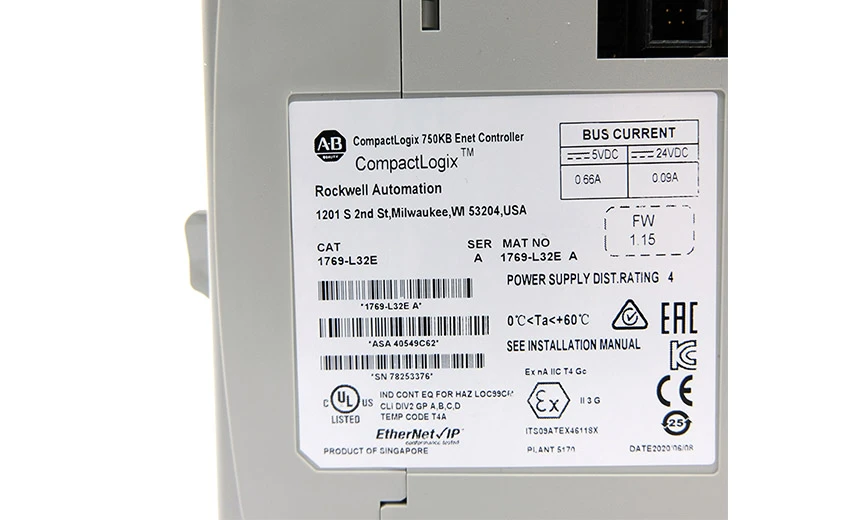

На 5 вольтах ДК, потребление тока 1769-Л32Э 660 мам; На 24 вольтах ДК, потребление тока 90 мам.

Какие коммуникационные возможности есть у 1769-L32E?

1769-L32E имеет встроенный порт связи для сетей Ethernet /IP, а также последовательный порт RS-232.

Как восстановить настройки связи по умолчанию для контроллера 1769-L32E?

Кнопка связи по умолчанию для канала 0 расположена в правом нижнем углу. Эта кнопка используется для изменения определяемых пользователем параметров связи на параметры связи контроллера по умолчанию. Если индикатор состояния DCH0 горит (зеленый и стабильный), активируется конфигурация связи по умолчанию.

Технические характеристики для 1769-L32E

Allen Bradley 1769-L32E-это процессор CompactLogix Ethernet с 750 КБ памяти. Процессор CompactLogix поддерживает до 16 модулей ввода/вывода, имеет встроенные возможности связи Ethernet и порт RS-232.
