2198-H015-ERS

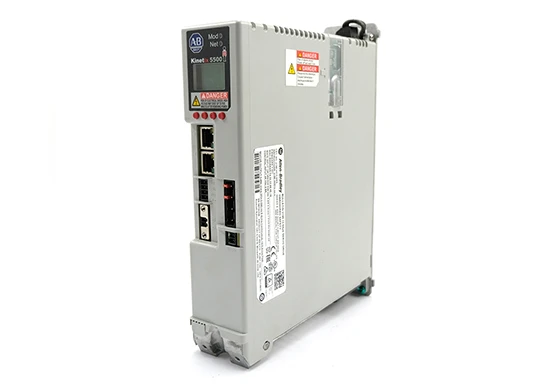

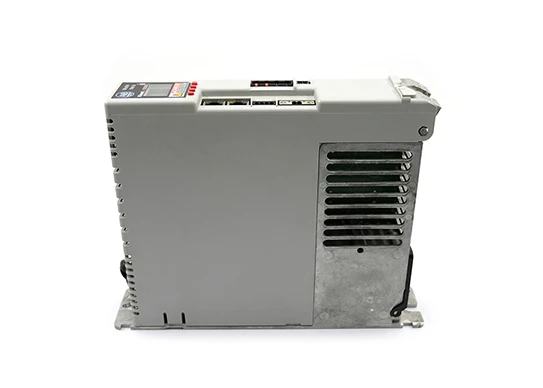

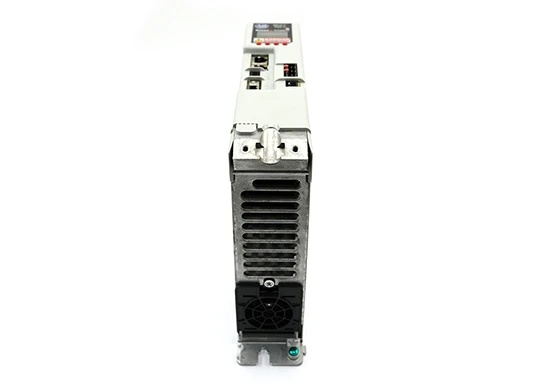

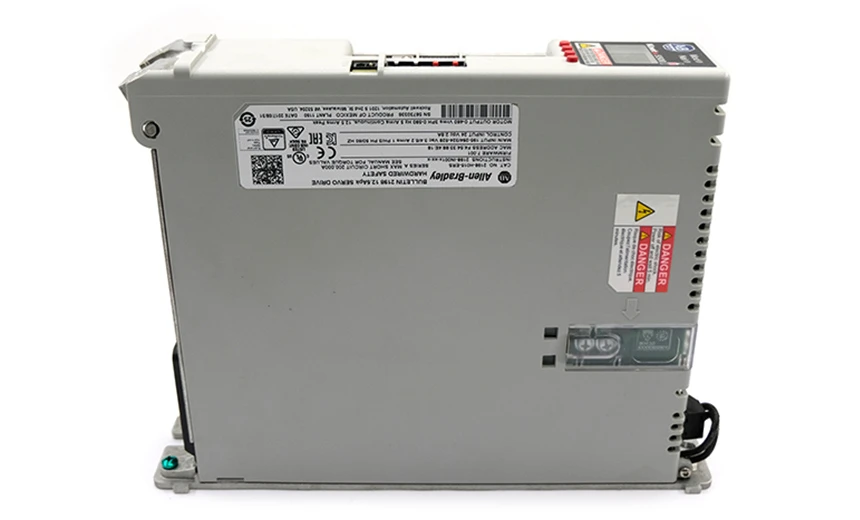

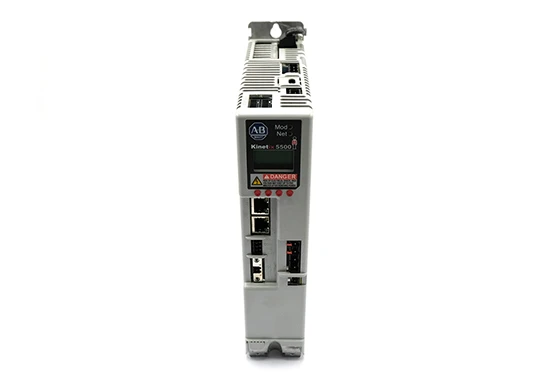

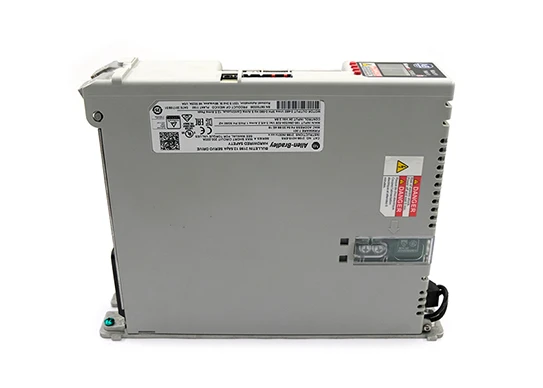

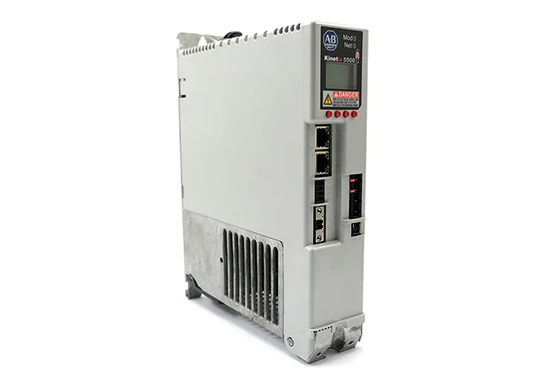

Allen-Bradley 2198-H015-ERS-это сервопривод Kinetix 5500. Семейство сервоприводов Kinetix 5500, построенное на интегрированной архитектуре системы среднего класса, включая 2198-H015-ERS, имеет интегрированные возможности безопасности ввода/вывода Ethernet и движения для привода сервоприводов и асинхронных двигателей с цифровой обратной связью для мониторинга и оценки производительности системы в режиме реального времени.

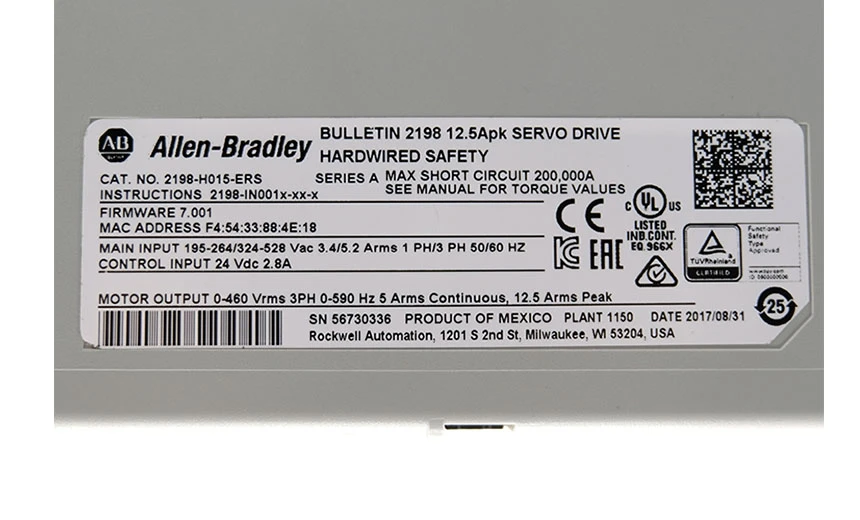

2198-H015-ERS предназначен для работы в различных диапазонах входного напряжения питания, таких как 195-264Vrms, однофазное номинальное напряжение 240VAC, 195-264Vrms, трехфазное номинальное напряжение 240VAC и 324... 528 В среднеквадратического значения, номинальное напряжение трехфазного 480 В переменного тока, при 324-528 В среднеквадратического значения, требования к входному току трехфазного источника питания 5,2 А, при однофазном напряжении 195-264 В переменного тока, требования к входному току 3,4 А. Сервопривод имеет номинальный ток короткого замыкания 200000 А симметричный,

Выходные характеристики 2198-H015-ERS включают частоту ШИМ 4 кН2, максимальную частоту контура скорости 300 Гц и токовый контур 1000 Гц. Сервопривод имеет непрерывный выходной ток (среднеквадратическое значение) 5,0 А, непрерывный выходной ток (0-pk) 7,1 А, пиковый выходной ток (среднеквадратическое значение) 12,5 А и пиковый выходной ток (0-pk) 17,7 А. 2198-H015-ERS в 195... 264Vrms с непрерывным выходным током 1,0 кВт, однофазный; 195 .. 1,5 кВт при 264 В среднеквадратичных, трехфазный; 324 .. 3,2 кВт при 528 В среднеквадратичных, три фазы.

Интеграция может быть достигнута с помощью встроенного двойного интерфейса связи Ethernet, который может использоваться как для линейных, так и для кольцевых кранов, и эти порты Ethernet также позволяют реализовывать интегрированную безопасность и управление движением.

Привод 2198-H015-ERS представляет собой серводвигатель, который является частью сервопривода Kinetix 5500 производства Allen-Bradley. Драйверы серводвигателей-это электронные усилители, отвечающие потребностям промышленного применения. Приводы серводвигателя помогают контролировать сигналы обратной связи и регулировать отклонения в системе. Он принимает входной сигнал от системы управления, усиливает сигнал, а затем передает ток на рабочий двигатель для создания движения, пропорционального сигналу команды. Инвертор 2198-H015-ERS классифицируется как стойка 2, которая полностью подключена к проводам в целях безопасности, а оборудование с серводвигателем оснащено устройством обратной связи для передачи пользователю информации в реальном времени о состоянии и состоянии системы. Входное напряжение серводвигателя поддерживает однофазную работу от 190 до 264 вольт RMS и трехфазную работу от 324 до 528 вольт RMS. Одновременный блок двигателя имеет пиковый выходной ток 12,5 ампер, он также может непрерывно выводить ток в диапазоне пикового тока от 0 до 7,1 ампер, а номинальные напряжения привода используют 240 вольт однофазных и от 240 до 480 вольт трехфазных текущих напряжений.

Инвертор 2198-H015-ERS оснащен двумя (2) портами связи Ethernet и может использоваться в топологиях линейного и кольцевого уровня устройств (DLR). Размер моторного блока составляет 2,16x8,90x10,43 дюйма. Компактный размер моторного оборудования позволяет легко устанавливать серводвигатели на небольших заводах. Серводвигатель весит 5 фунтов и состоит из контроллера, двигателя, привода и системы обратной связи. Поток воды.

2198-Х015-ЭРС конструировано для того чтобы быть рентабельным и уничтожить меньше силы чем другие водители мотора в таком же обслуживании. Преобразователь частоты 2198-H015-ERS должен быть размещен в заземленном структурном корпусе, который обеспечивает уровень защиты, требуемый стандартом IEC 529, и корпус также помогает приводу соответствовать требованиям UL и CE.

Подробная информация о 2198-H015-ERS
