FX5U-32MR

Mitsubishi PLCFX5U-32MR-это базовый блок ЦП с 16 встроенными входными точками и 16 выходными точками, а тип выхода-реле, которое подходит для источника питания переменного тока. Продукт имеет множество функций и функций, которые делают его подходящим для различных вариантов управления промышленной автоматизацией 12.

Конкретные характеристики FX5U-32MR заключаются в следующем:

• Характеристики входа: Форма входа-слив/источник, количество точек входа-16 точек, состояние подключения-съемная клеммная колодка (винт M3), напряжение входного сигнала 24 В постоянного тока + 20%, -15%, ток входного сигнала 5.3 мА/24 В постоянного тока (X000 ~ X0170), 4 мА/24 В постоянного тока (после X020), И входное сопротивление составляет 4,3 кОм (5,6 кОм после X020) 13.

• Характеристики выхода: Тип выхода-релейный, количество выходных точек-16 точек, состояние подключения-сменная электронная станция (винт M3), внешний источник питания-DC30 или меньше, AC250V или меньше (AC240 или меньше, когда сертификация CE, UL, cUL не соответствует), Минимальная нагрузка составляет 5 В постоянного тока 2 мА, а время отклика составляет около 10 мс 12.

FX5U-32MR также имеет множество функций и функций:

• Встроенные функции: включая встроенный 12-битный 2-канальный аналоговый вход и 1-канальный аналоговый выход, встроенный порт RS485 (с функцией MODBUS) и порт Ethernet, встроенную карту памяти SD, простую в обновлении и массовом производстве, с переключателем RUN/STOP/RESET, нет необходимости выключать основное питание для перезапуска, высокоскоростная системная шина, Скорость связи примерно в 3 раза выше, чем у FX150U, встроенный 4-осевой импульсный выход, максимальная частота импульсного выхода составляет 200Kpps 24.

• Специальные функции: включая функцию позиционирования и импульсного выхода, блок ПЛК может одновременно выводить 2 точки импульса 100 кГц, оснащен 7 специальными инструкциями по позиционированию, включая возврат нуля, считывание положения, относительный привод и специальный контроль импульсного выхода, функция часов реального времени и функция счетчика часов, функция непрерывного сканирования, Функция регулировки входного фильтра, функция записи аннотаций компонентов, функция удаленного обслуживания, функция защиты паролем 5.

Подводя итог, FX5U-32MR-это мощный продукт Mitsubishi PLC для сценариев промышленной автоматизации, требующих высокой скорости, высокой надежности и множества функций управления.

Технические характеристики Mitsubishi PLC FX5U-32MR/ES подробно описаны ниже.

【Характеристики входа】

◆ Форма ввода: слив/источник

◆ Количество точек входа: 16 точек

◆ Состояние подключения: съемная клеммная колодка (винт M3)

◆ Напряжение входного сигнала: 24 В постоянного тока + 20%, -15%

◆ Ток входного сигнала: 5,3 мА/24 В постоянного тока (X000 ~ X0170), 4 мА/24 В постоянного тока (после X020)

◆ Входное сопротивление: 4,3 кОм (5,6 кОм после X020)

◆ Входной ток включения: 3,5 мА или более (3,5 мА после X020)

◆ Входной ток выключения: 1,5 мА или меньше

◆ Количество входных частот отклика:

X000 ~ X005:200 кГц

X006 ~ X007:10 кГц

◆ Время отклика на входе (задержка фильтра В/Б):

X000 ~ X005: 2,5 мкс или меньше для ВКЛ, 2,5 мкс или меньше для ВЫКЛ.

X006 ~ X007: 30 мкс или менее для ВКЛ, 50 мкс или менее для ВЫКЛ

Время на ответ входного сигнала ◆ (цифровая упора фильтра): Никакие, 10μs, 0,1 ms, 0,2 ms, 0,4 ms, 0,6 ms, 1ms, 5ms, 10ms (начальное значение), 20ms, 70ms (в крюке утки шума)

◆ Форма входного сигнала: отсутствие утечки входного контакта напряжения Транзистор с открытым коллектором NPN, транзистор с открытым коллектором PNP источника

◆ Входная цепь:

【Технические характеристики】 Выходные характеристики

◆ Тип выхода: реле

◆ Количество выходных точек: 16

◆ Состояние подключения: сменная электронная станция (винт M3)

◆ Внешний источник питания: 30 постоянного тока или менее, 250 В переменного тока или менее (240 или менее переменного тока, за исключением сертификатов CE, UL и cUL)

◆ Минимальная нагрузка: DC5V 2mA

◆ Время отклика: около 10 мс

◆ Изоляция цепи: механическая изоляция

◆ Индикация выхода дисплея: светодиодный индикатор горит, когда на выходе ВКЛ.

◆ Максимальная резистивная нагрузка: 2А/1 точка

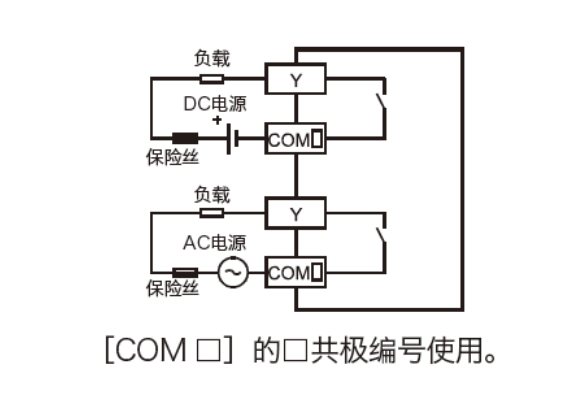

◆ Выходная цепьДиаграмма

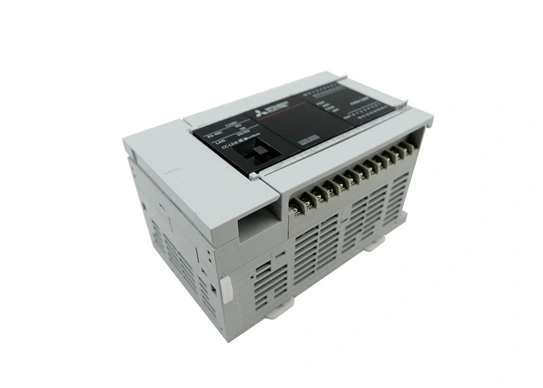

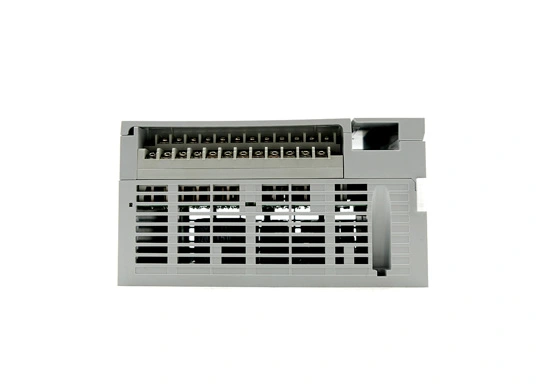

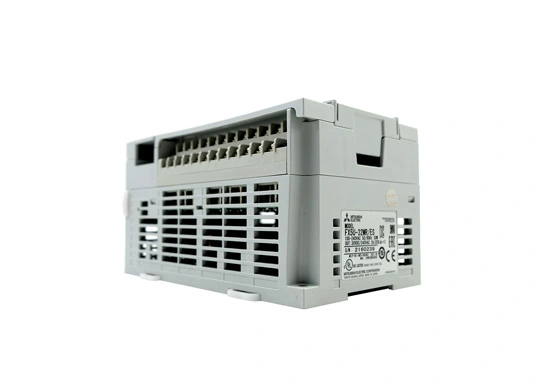

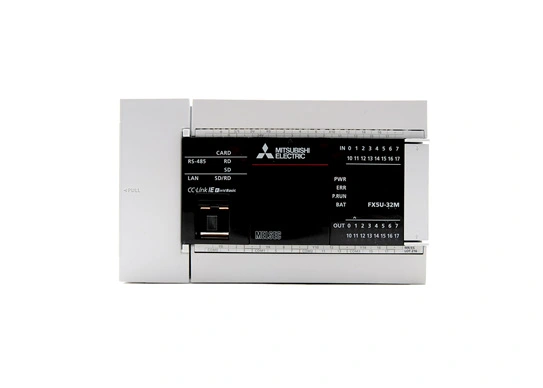

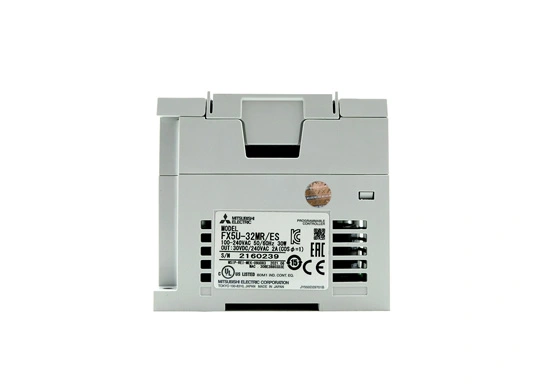

Подробная информация о FX5U-32MR
